Датчик индукционной петли: устройство, принцип работы и сферы применения

Что такое датчик индукционной петли?

Датчик индукционной петли — это ключевой компонент системы обнаружения металлических объектов, преимущественно транспортных средств. Он состоит из проволочной катушки, уложенной в прорезь дорожного покрытия, и электронного блока, который анализирует изменения электромагнитного поля.

Принцип действия индукционного датчика

• Формирование электромагнитного поля: Электронный блок подает на петлю ток, создавая вокруг нее стабильное электромагнитное поле.
• Реакция на металлический объект: При въезде автомобиля (или другого крупного металлического объекта) в зону действия поля в его кузове наводятся вихревые токи.
• Фиксация изменения: Это вызывает изменение индуктивности петли, что немедленно регистрируется электронным блоком.
• Формирование выходного сигнала: Блок обрабатывает сигнал и передает его на контроллер (светофор, шлагбаум, систему учета).

Конструктивные особенности и комплектация

• Петля (катушка): Изготавливается из многожильного медного провода в изоляции, укладывается в виде прямоугольника или ромба.

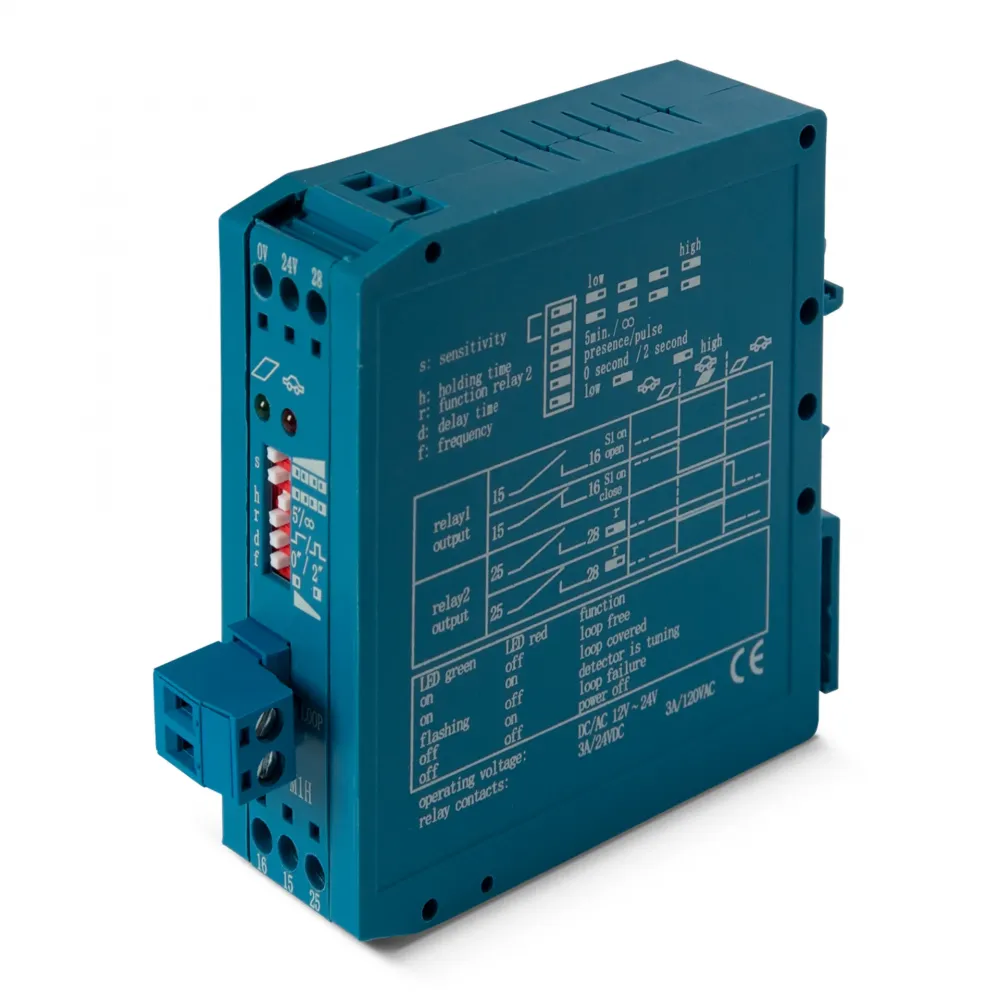

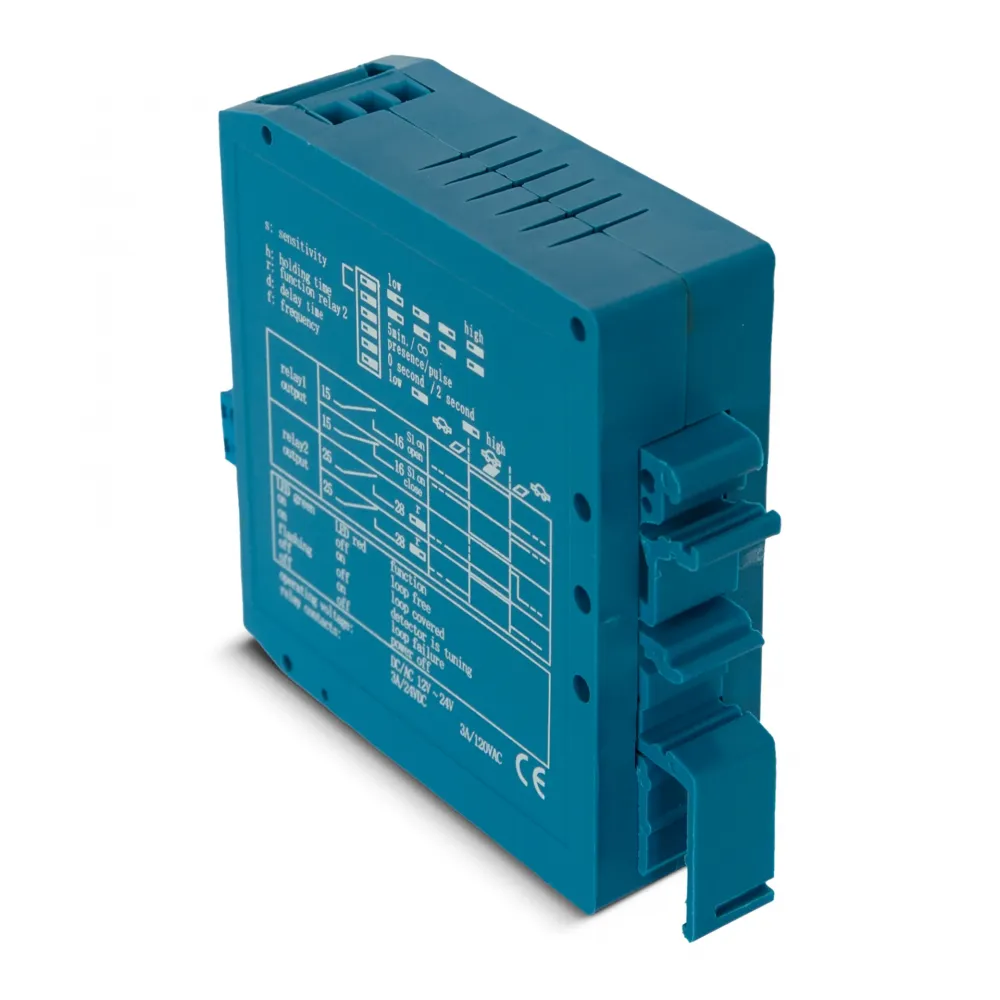

• Электронный детектор (блок обработки): Устройство, настраивающее частоту, чувствительность и формирующее выходной сигнал (релейный или цифровой).
• Компенсационные кабели: Экранированные провода для соединения петли с детектором, минимизирующие помехи.
• Защитные материалы: Герметизирующие мастики или компаунды для заливки паза после укладки петли.

Основные преимущества технологии

• Высокая точность обнаружения независимо от погодных условий (дождь, снег, туман).
• Надежность и длительный срок службы при правильном монтаже.
• Возможность настройки на размер и тип транспортного средства (чувствительность, время задержки).
• Дискретность зоны обнаружения — реагирует только на объекты непосредственно над петлей.
• Сравнительно низкая стоимость эксплуатации и обслуживания.

Где применяются датчики индукционных петель?

• Дорожное движение и светофоры: Регулировка перекрестков, детекция транспорта на полосах, управление реверсивным движением.
• Парковки и автоматизированные парковочные системы: Контроль въезда/выезда, подсчет свободных мест, управление шлагбаумами.
• Охрана периметра и контроль доступа: Обнаружение транспортных средств на воротах предприятий, КПП, заправках.
• Логистика и складские комплексы: Автоматизация работы ворот доков, учет въезда/выезда грузовиков.
• Умный город и сбор данных: Подсчет интенсивности трафика, классификация транспортных средств.

Ключевые параметры при выборе датчика

• Геометрия и размер петли (длина, ширина, количество витков).
• Количество независимых каналов в детекторе (для управления несколькими петлями).
• Тип выходного сигнала ("сухой контакт" реле, NPN/PNP, интерфейсы RS-485, Ethernet).
• Диапазон регулировки чувствительности.
• Степень защиты корпуса (IP) для эксплуатации в конкретных условиях.
• Наличие функций самодиагностики обрыва петли.

Датчик индукционной петли остается одним из самых востребованных и проверенных решений для автоматического обнаружения транспорта, обеспечивая надежность и эффективность в системах управления и безопасности.
