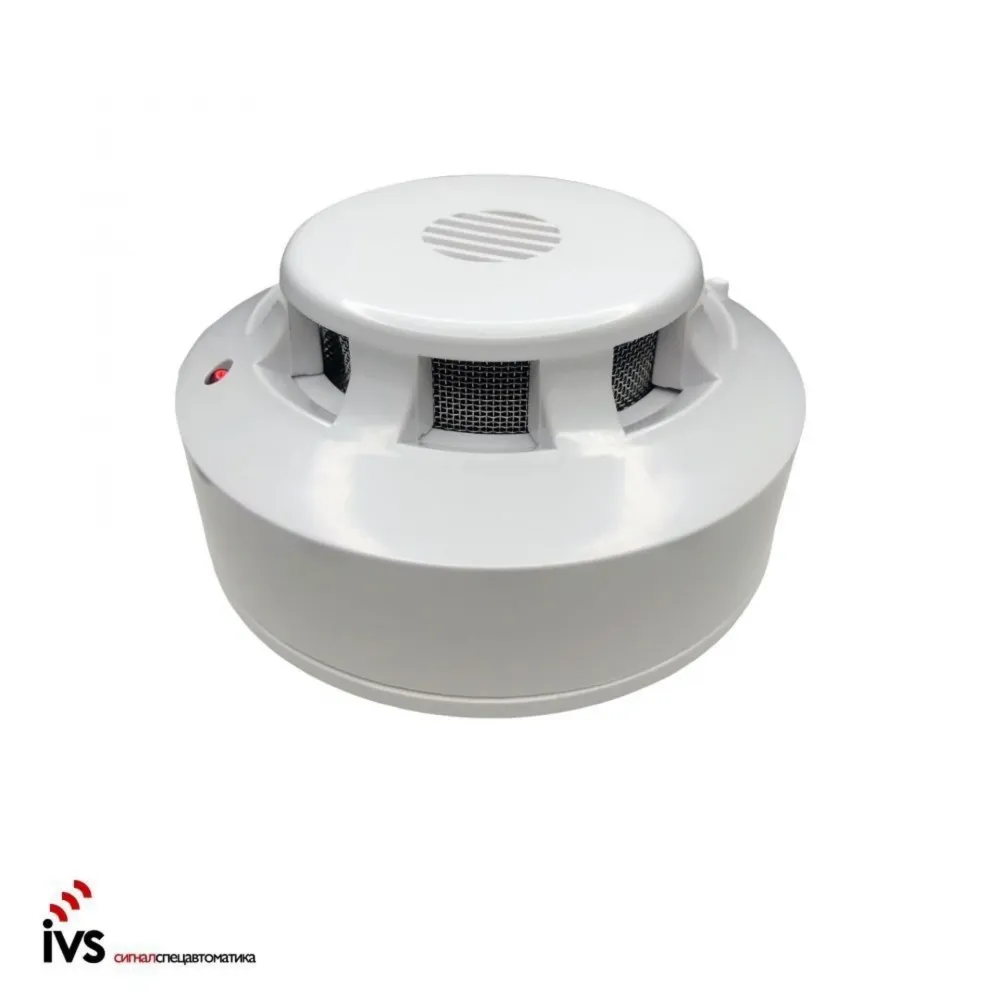

Извещатель пожарный ИП-212-43 АМК

Технические характеристики ИП-212-43 АМК

Электрические параметры:

• Напряжение питания: 8–9,5 В (от одного элемента типа "Крона").
• Ток потребления в дежурном режиме: не более 20 мкА.

Основные рабочие параметры:

• Чувствительность: 0,05–0,2 дБ/м.
• Максимальная защищаемая площадь: до 98 м².
• Уровень звукового сигнала "Пожар": не менее 95 дБ на расстоянии 1 метра.

Конструктивные и эксплуатационные характеристики:

• Габаритные размеры: не более Ø 100 x 50 мм.
• Масса: не более 0,2 кг.
• Диапазон рабочих температур: от -10 °C до +55 °C.
• Средний срок службы: не менее 10 лет.

Схема подключения извещателя ИП-212-43 АМК

Необходимые элементы для подключения:

• Пожарный извещатель ИП-212-43 АМК.
• Элемент питания "Крона" 9 В.
• Приемно-контрольный прибор (ПКП) шлейфа пожарной сигнализации.
• Оконечный резистор (Rок), номинал которого указан в документации ПКП.

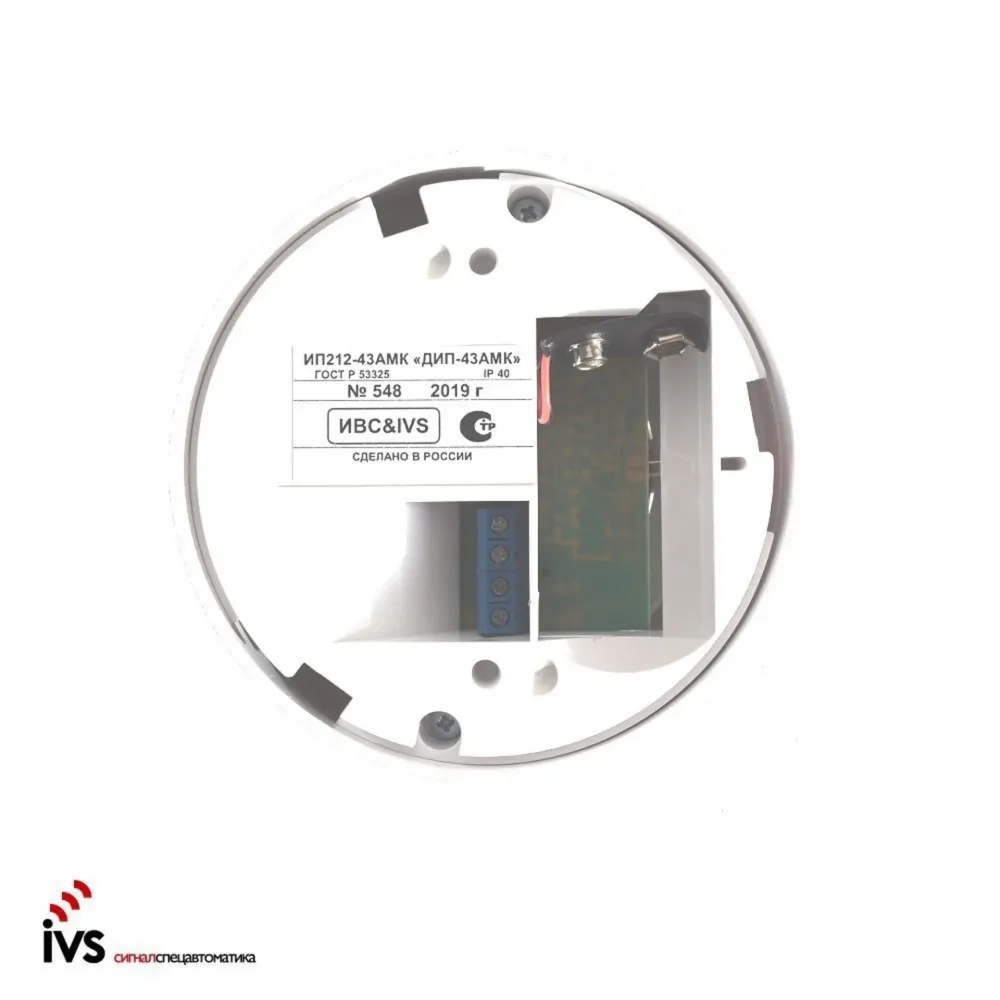

Порядок подключения к шлейфу ПКП:

1. Откройте корпус извещателя.
2. Установите элемент питания "Крона" в соответствующий отсек.
3. Подключите двухпроводной шлейф от ПКП к клеммам извещателя, соблюдая полярность.
4. Установите извещатель на монтажное основание.
5. В конце шлейфа установите оконечный резистор (Rок).

Важные указания:

• Монтаж и подключение должны выполняться квалифицированным персоналом в соответствии с действующими нормами (СП 5.13130.2009).
• Перед вводом в эксплуатацию обязательно проведите проверку работоспособности прибора.
