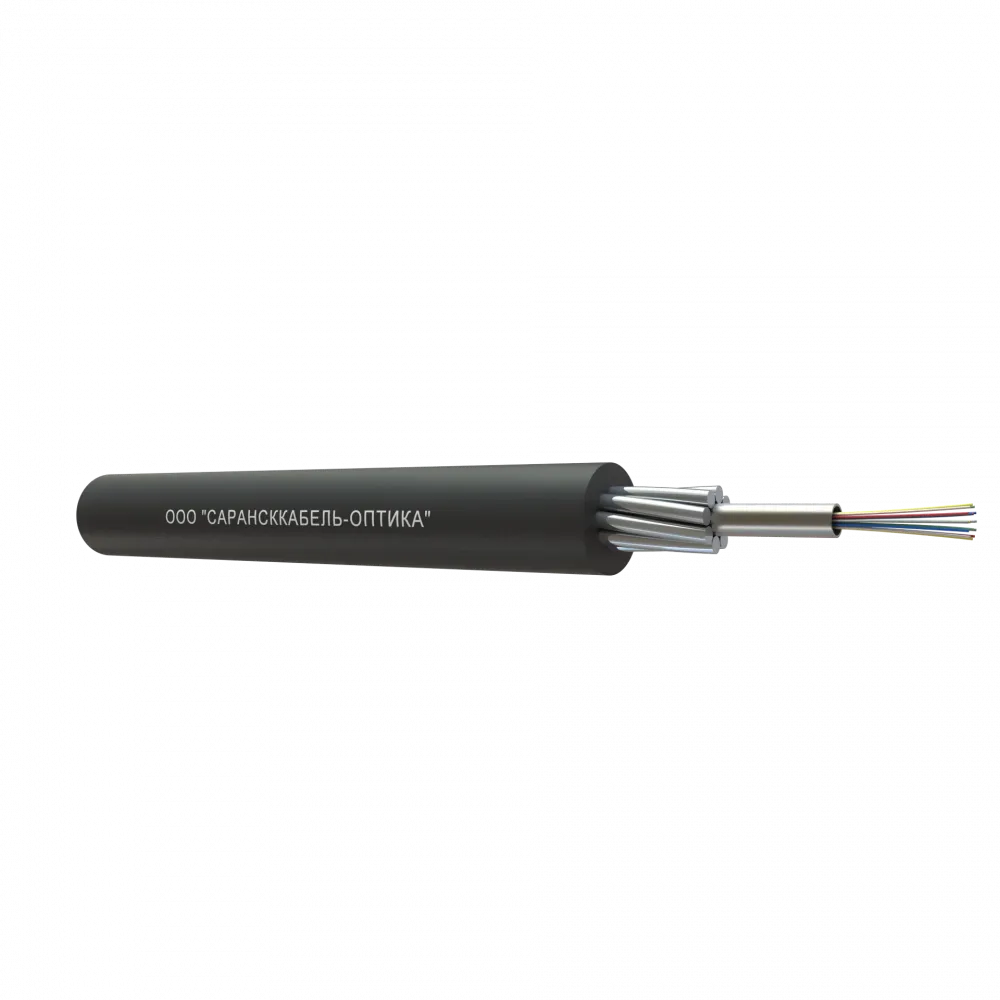

Кабель оптический ОКБснг(А)-HF-0.22-16 7кН

Назначение кабеля ОКБс

Кабель оптический бронированный марки ОКБс предназначен для надежной прокладки в условиях высоких механических нагрузок и при особых требованиях к пожарной безопасности.

Основные области применения:

• Прокладка в грунтах: Для монтажа в грунтах всех категорий (1-5 группы) без дополнительной защиты.
• Прокладка в кабельных сооружениях: Для укладки в кабельной канализации, трубах, коллекторах и туннелях.
• Объекты с повышенными требованиями пожарной безопасности (исполнение нг(А)): Для прокладки внутри зданий и сооружений, где критично снижение распространения огня и дыма.
• Системы, сохраняющие работоспособность при пожаре (исполнение нг(А)-FRHFLTx): Для монтажа в системах противопожарной защиты и других критически важных системах, которые должны функционировать в условиях огня. Обязательна прокладка в зданиях:
  • Детских дошкольных образовательных учреждений.
  • Специализированных домов престарелых и инвалидов.
  • Больниц.
  • Спальных корпусов интернатов и детских учреждений.

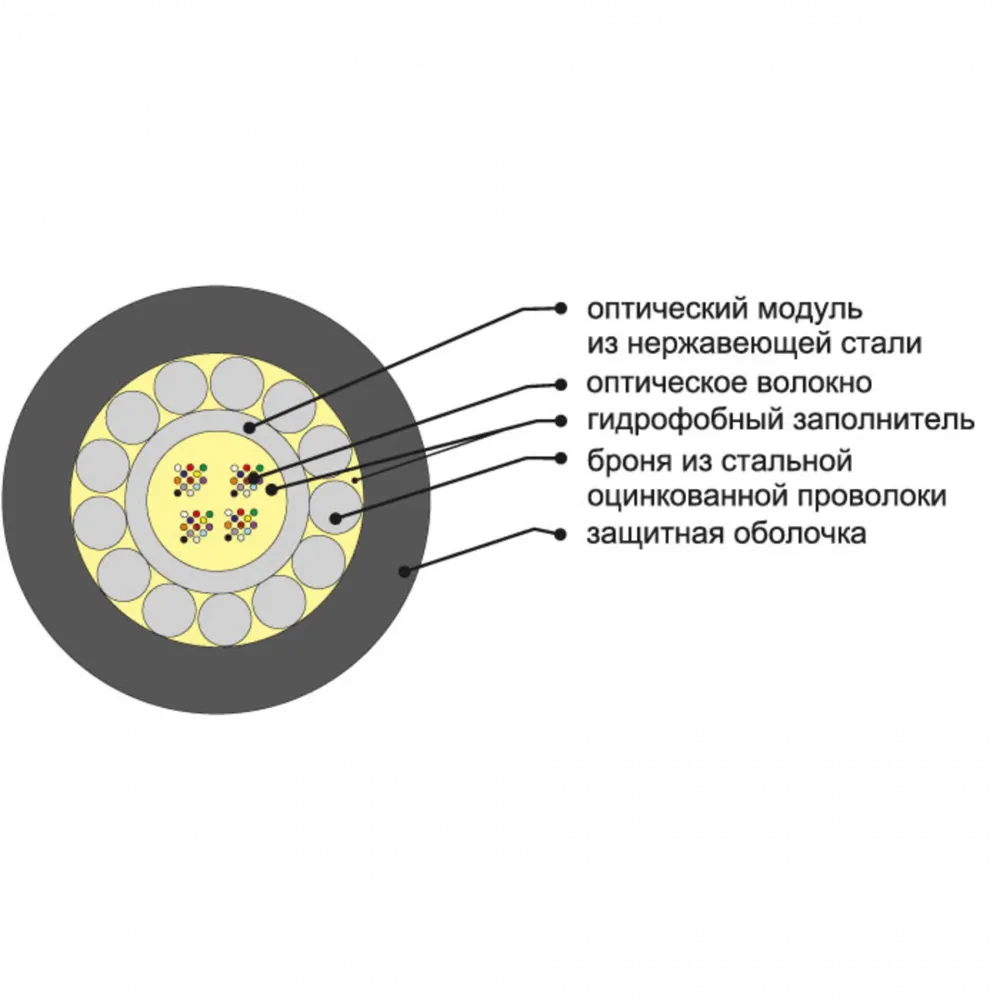

Конструкция кабеля ОКБс

Кабель обладает прочной конструкцией, обеспечивающей максимальную защиту оптических волокон.

Слои конструкции:

1. Оптическое волокно: Основной передающий элемент.
2. Оптический модуль: Герметичная трубка из нержавеющей стали, заполненная гидрофобным гелем, в котором свободно уложены волокна.
3. Бронепокров: Защитный слой из стальных оцинкованных проволок. Пространство между модулем и броней заполнено гидрофобным компаундом.
4. Защитная оболочка:
   • Стандартная: Из полиэтилена высокой плотности.
   • В негорючем исполнении (нг): Из безгалогенного негорючего компаунда (Low Smoke Zero Halogen).

Идентификация волокон

При количестве оптических волокон более 12 для удобства монтажа и коммутации применяется:

• Кольцевая покраска модуля.
• Группирование волокон в пучки с помощью цветных идентификационных нитей.

Технические характеристики кабеля ОКБснг(А)-HF-0.22-16 7кН

• Марка: ОКБснг(А)-HF
• Количество оптических волокон: 16
• Диаметр волокна, нм: 0.22
• Минимальное допустимое растягивающее усилие (допустимое растягивающее усилие при прокладке/эксплуатации), кН: 7.0

Тара и упаковка

Кабель поставляется на деревянных барабанах. Габариты и вес барабанов для транспортировки и хранения:
