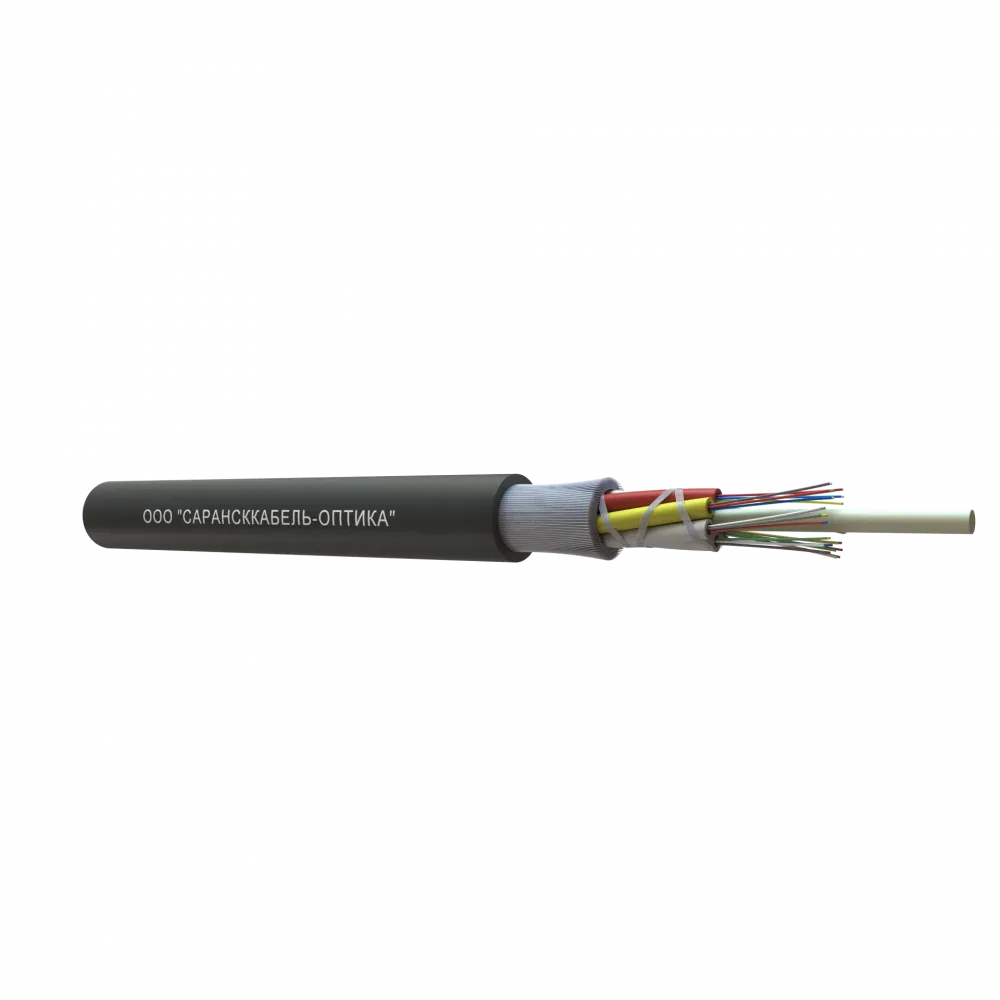

Кабель оптический ОККМС-0.22-16 7кН

Назначение кабеля ОККМС-0.22-16 7кН

Кабель марки ОККМС предназначен для подвески на опорах линий связи, контактной сети железных дорог и линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, а также для прокладки между зданиями и сооружениями. Он обеспечивает надежную передачу данных в условиях воздействия сильных электромагнитных полей и внешних механических нагрузок.

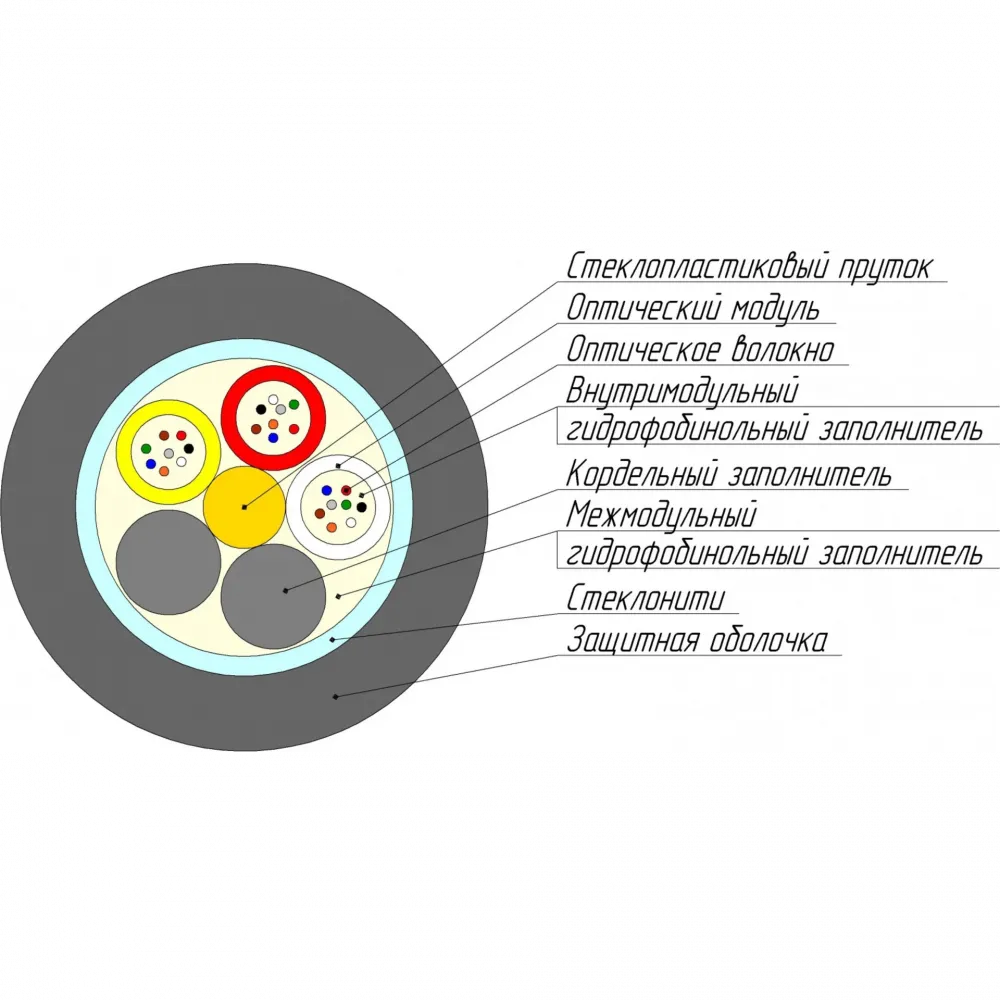

Конструкция кабеля ОККМС-0.22-16 7кН

Кабель содержит сердечник модульной конструкции, обеспечивающий высокую стойкость к растяжению и защиту оптических волокон.

1. Центральный силовой элемент: Стеклопластиковый пруток, служащий основой для скрутки и воспринимающий механические нагрузки.
2. Оптическое волокно: Волокна, свободно уложенные внутри модулей для сохранения оптических характеристик.
3. Повив оптических модулей: Модули из ПБТ, заполненные гидрофобным гелем, скрученные вокруг силового элемента методом SZ-скрутки.
4. Стеклонити: Армирующий повив, наложенный поверх скрутки для дополнительной прочности.
5. Защитная оболочка: Из полиэтилена высокой плотности, обеспечивающая защиту от влаги, ультрафиолета и механических повреждений.

Свободное пространство внутри и между оптическими модулями заполнено гидрофобным заполнителем. Сердечник скреплен нитями и обмотан ПЭТ лентой для сохранения конструкции.

Подбор арматуры для подвески

Для монтажа и подвески кабеля ОККМС-0.22-16 7кН рекомендуется использовать специальную арматуру.

• Тип арматуры: Спиральные натяжные (НСО) и поддерживающие (ПСО) зажимы.
• Ключевые параметры для подбора:
  • Допустимое растягивающее усилие кабеля (кН).
  • Внешний диаметр оптического кабеля.

Более подробную информацию вы можете найти в электронном каталоге "Оптические компоненты". При затруднениях с подбором арматуры обратитесь к нашему менеджеру.

Размеры и вес деревянных барабанов для кабеля
