Кабель оптический ОККС-0.22-8 7кН

Назначение кабеля ОККС-0.22-8 7кН Кабель оптический самонесущий марки ОККС предназначен для прокладки на опорах воздушных линий связи, контактной сети железных дорог и линий электропередачи (ВЛ) в районах с умеренным и холодным климатом. Он рассчитан для эксплуатации в точках с максимальной величиной потенциала электрического поля до 12 киловольт (кВ). Кабель используется для подвеса между зданиями и сооружениями с максимально допустимой растягивающей нагрузкой до 10 килоньютонов (кН), обеспечивая надежную передачу оптических сигналов в сложных условиях внешней среды.

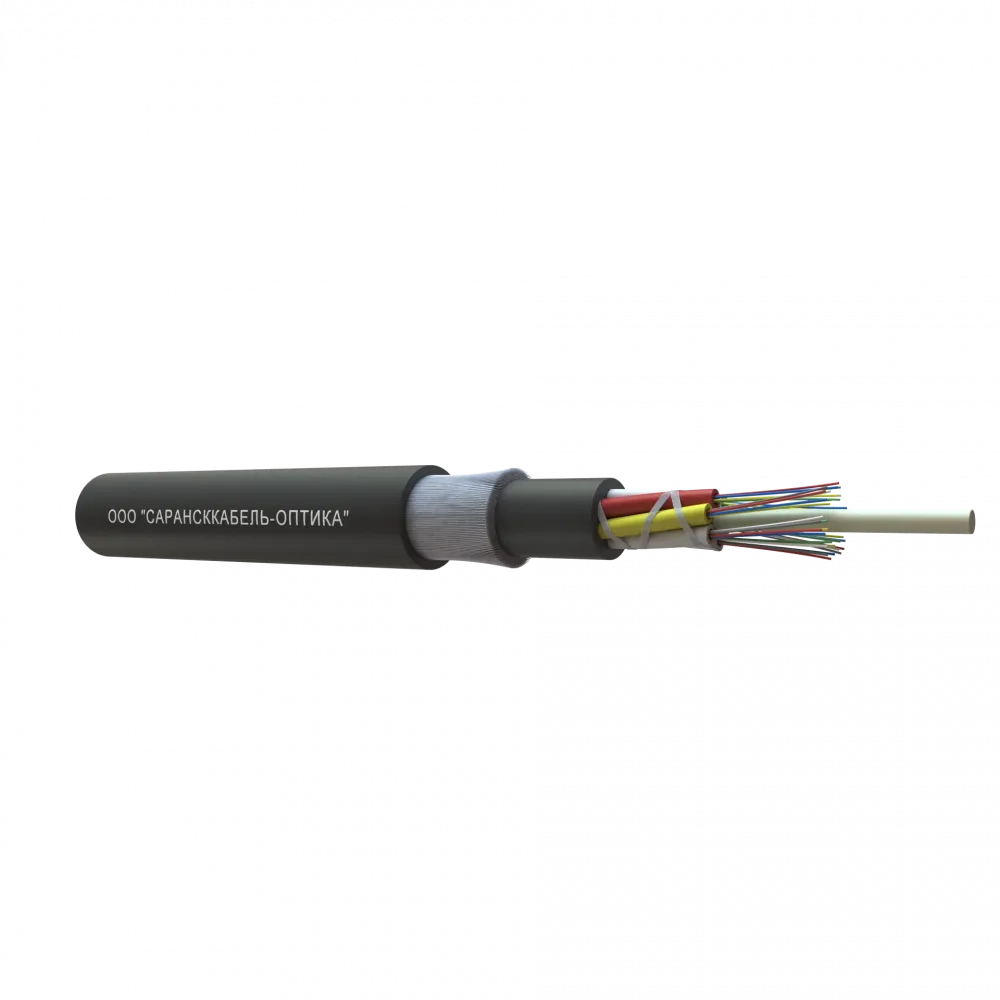

Конструкция кабеля ОККС-0.22-8 7кН Конструкция кабеля обеспечивает высокую механическую прочность и защиту оптических волокон.

• Сердечник модульной конструкции:

  • В центре расположен силовой элемент из стеклопластикового прутка.
  • Вокруг силового элемента методом правильной знакопеременной (SZ) скрутки уложены оптические модули и полиэтиленовые кордели-заполнители.
  • Внутри каждого оптического модуля свободно уложены оптические волокна.

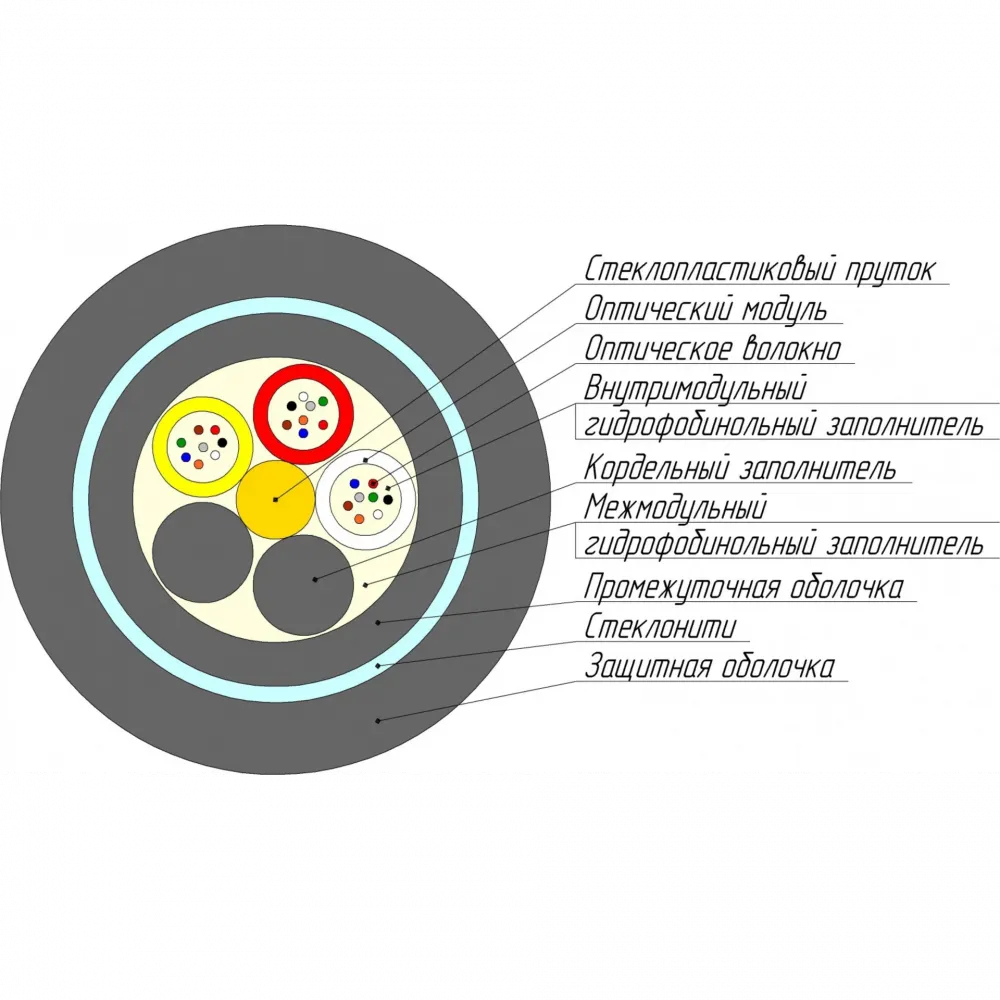

• Послойный состав:

  1. Центральный силовой элемент из стеклопластика.
  2. Оптическое волокно.
  3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем.
  4. Промежуточная оболочка из полиэтилена.
  5. Армирующий повив из высокопрочных стеклонитей.
  6. Защитная оболочка из полиэтилена высокой плотности (ПЭВП).

Свободное пространство внутри модулей и между ними заполнено гидрофобным гелем, что блокирует проникновение и распространение влаги. Сердечник скреплен и обмотан ПЭТ-лентой, поверх которой наложена промежуточная оболочка. Армирование стеклонитями и наружная оболочка из ПЭВП обеспечивают стойкость к растяжению, ударам и атмосферным воздействиям.

Подбор арматуры для подвеса Для монтажа и крепления кабеля ОККС-0.22-8 7кН необходимо использовать специализированную арматуру.

• Рекомендуемый тип: спиральные натяжные (НСО) и поддерживающие (ПСО) зажимы.
• Ключевые параметры для подбора:
  • Допустимое растягивающее усилие кабеля (кН).
  • Внешний диаметр оптического кабеля.

Для точного выбора всех необходимых компонентов (зажимов, скоб, соединителей) обратитесь к электронному каталогу «Оптические компоненты». При затруднениях с подбором арматуры проконсультируйтесь с техническим менеджером.

Цветовая идентификация модулей и элементов Цветовая маркировка обеспечивает удобство разделки и сварки кабеля.

• Оптические модули:
  • Желтый – основной модуль.
  • Красный – направляющий модуль.
  • Остальные модули – натуральные (белые) согласно счету от красного.
• Кордели-заполнители: черного цвета, изготовлены из полиэтилена.

Примечание: По согласованию с заказчиком цветовая схема модулей может быть изменена.
