Коммутатор Huawei CE9860-4C-EI-А-В, направление охлаждения Port-side Intake

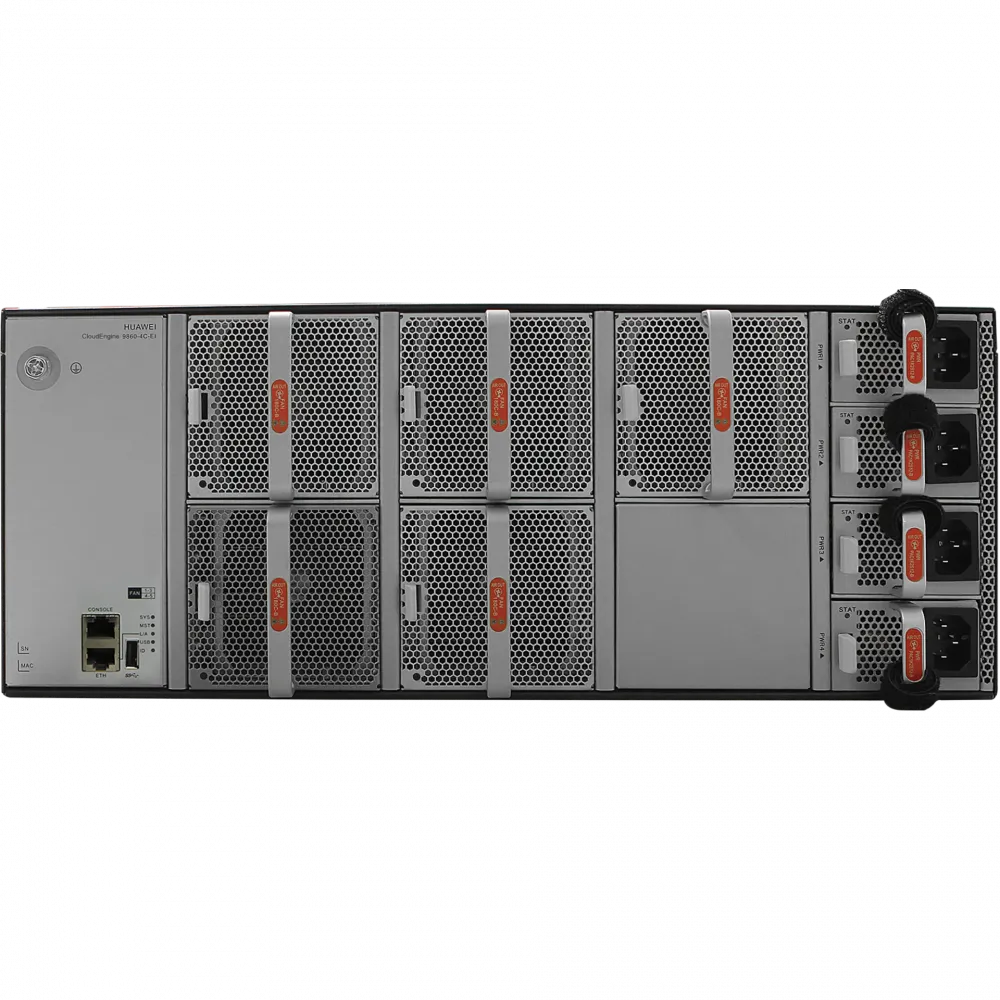

Лицевая панель и порты управления:

1. Заземление

   • Специальная клемма для подключения защитного заземления корпуса коммутатора, обеспечивающая электробезопасность и защиту от помех.

2. SN и MAC адрес шасси

   • Наклейка с уникальными идентификаторами устройства: серийный номер (SN) для инвентаризации и базовый MAC-адрес шасси для сетевой адресации.

3. Консольный порт

   • Порт RS-232 (RJ45) для первоначального подключения к устройству с помощью консольного кабеля. Используется для базовой настройки, отладки и управления через CLI.

4. Порт MGMT (RJ45)

   • Выделенный порт 10/100/1000 BASE-T для out-of-band управления. Предназначен для подключения к отдельной сети управления, что повышает безопасность и доступность.

5. Порт USB 2.0

   • Разъем для подключения внешних USB-носителей (флеш-накопителей). Используется для загрузки ПО, сохранения конфигураций и логиров.

Система охлаждения:

6. Блок вентиляторов 1

   • Первый модуль в системе принудительного охлаждения с направлением потока "Port-side Intake" (забор воздуха со стороны портов).

7. Блок вентиляторов 2

   • Второй модуль в системе принудительного охлаждения с направлением потока "Port-side Intake" (забор воздуха со стороны портов).

8. Блок вентиляторов 3

   • Третий модуль в системе принудительного охлаждения с направлением потока "Port-side Intake" (забор воздуха со стороны портов).

9. Блок вентиляторов 4

   • Четвертый модуль в системе принудительного охлаждения с направлением потока "Port-side Intake" (забор воздуха со стороны портов).

Система питания:

10. Блок питания 1

    • Первый слот для установки резервируемого модуля питания переменного (AC) или постоянного (DC) тока. Обеспечивает высокую надежность и отказоустойчивость.

11. Блок питания 2

    • Второй слот для установки резервируемого модуля питания переменного (AC) или постоянного (DC) тока. Обеспечивает высокую надежность и отказоустойчивость.

12. Блок питания 3

    • Третий слот для установки резервируемого модуля питания переменного (AC) или постоянного (DC) тока. Поддерживает конфигурации с полным резервированием N+N.

13. Блок питания 4

    • Четвертый слот для установки резервируемого модуля питания переменного (AC) или постоянного (DC) тока. Поддерживает конфигурации с полным резервированием N+N.

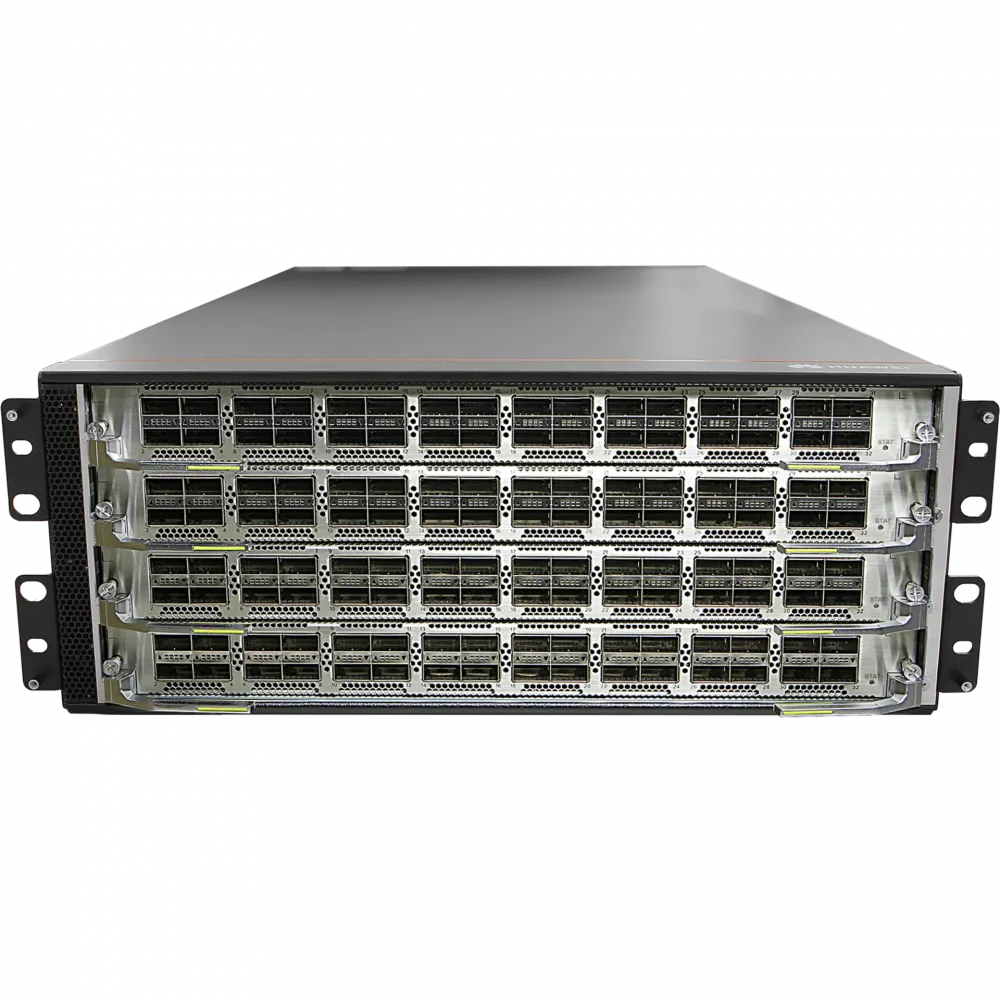

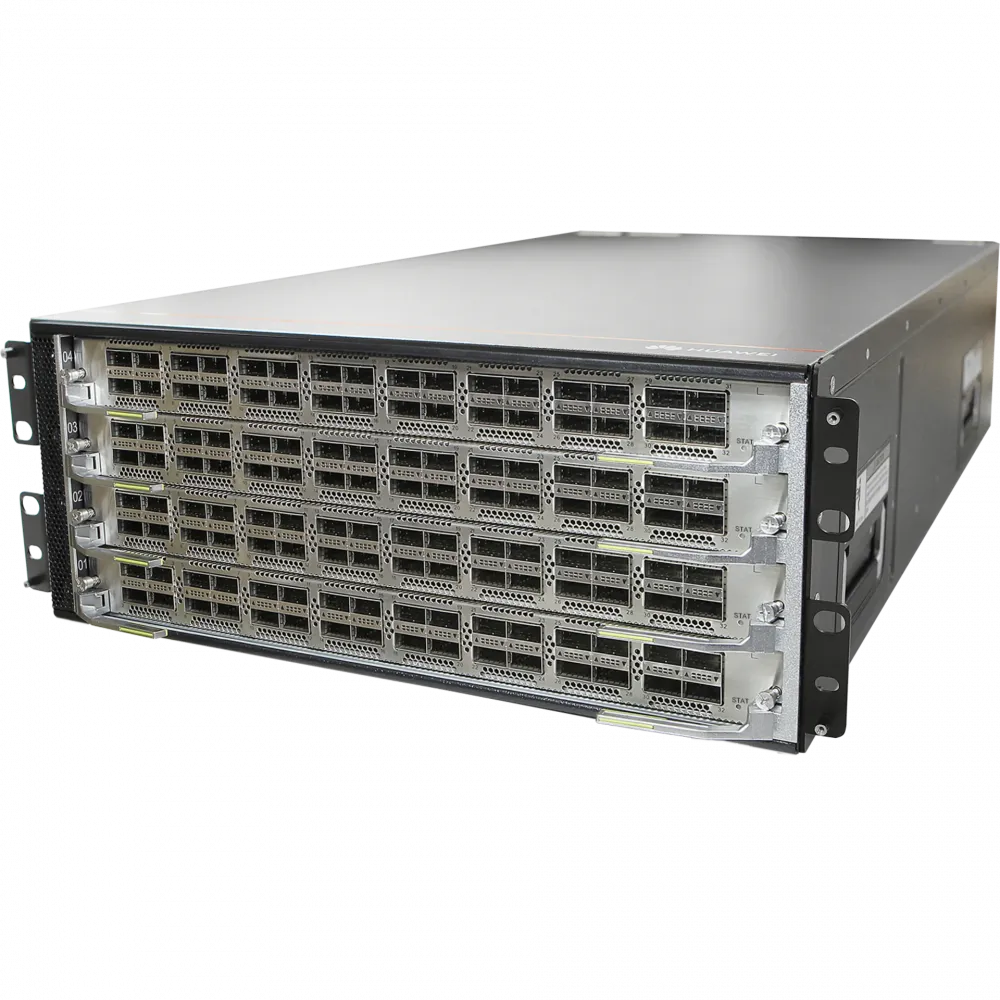

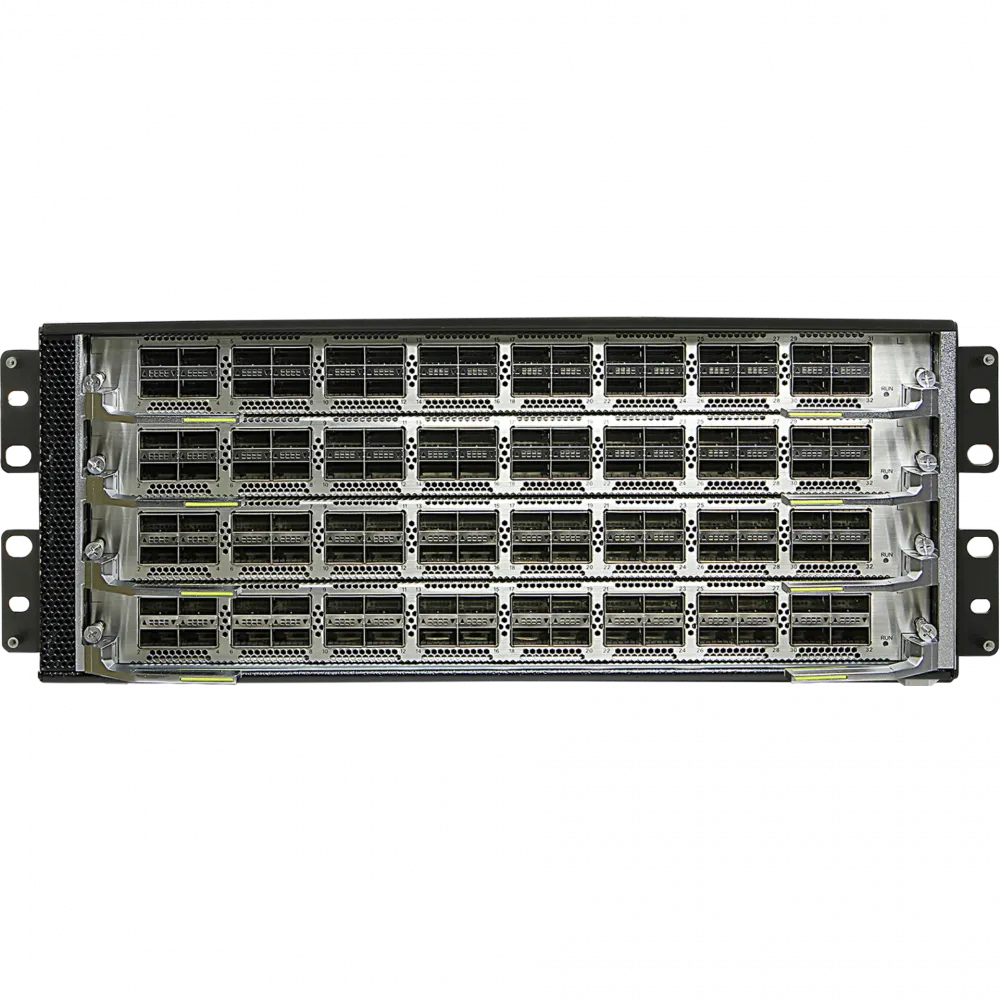

Слоты для расширения:

15. Слот линейной карты 1

    • Основной слот для установки дополнительных интерфейсных модулей (линейных карт), расширяющих портовую плотность и функциональность (например, 10GbE, 25GbE, 40GbE, 100GbE).

16. Слот линейной карты 2

    • Второй слот для установки дополнительных интерфейсных модулей (линейных карт), расширяющих портовую плотность и функциональность.

17. Слот линейной карты 3

    • Третий слот для установки дополнительных интерфейсных модулей (линейных карт), расширяющих портовую плотность и функциональность.

18. Слот линейной карты 4

    • Четвертый слот для установки дополнительных интерфейсных модулей (линейных карт), расширяющих портовую плотность и функциональность.
