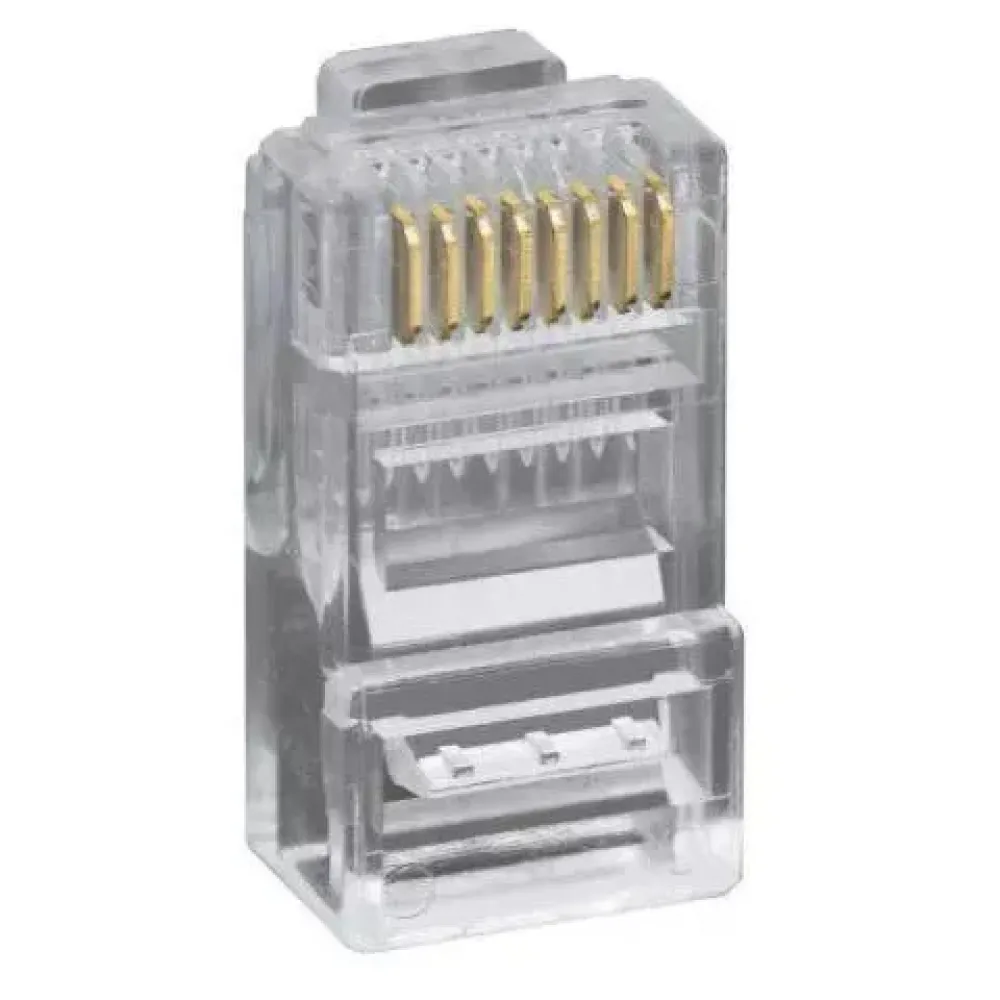

Коннектор RJ-45 категории 6a

Основные характеристики и назначение

• Категория и класс: Коннектор соответствует стандартам категории 6a (Cat.6a) и класса EA.
• Пропускная способность: Поддержка частот до 500 МГц для передачи данных на скорости 10 Гигабит/сек (10GBASE-T) по медным кабелям.
• Назначение: Оконцевание одножильных медных проводников при сборке патч-кордов и монтаже стационарных кабельных линий СКС.

Ключевые преимущества коннектора Cat.6a перед решениями Cat.6

• Поддержка полной длины канала 100 метров: Обеспечивает стабильную скорость 10 Гбит/с на всей максимальной длине кабельной линии.
• Подавление высокочастотных помех: Улучшенная конструкция и материалы минимизируют перекрестные наводки (NEXT, Alien Crosstalk) на высоких частотах.
• Универсальность: Подходит как для экранированных (F/UTP, S/FTP), так и для неэкранированных (UTP) кабелей Cat.6a.

Области применения

• Сборка патч-кордов 10 Gigabit Ethernet.
• Монтаж горизонтальной кабельной системы в офисах и ЦОДах.
• Построение высокоскоростных сетей для передачи больших данных, видео высокой четкости и работы с ресурсоемкими приложениями.

Технические особенности конструкции

• Внутренняя схема разводки: Поддержка стандартов T568A и T568B.
• Контактные ножи: Позолоченные контакты повышенной толщины для надежного соединения с жилой проводника.
• Изоляция смещения: Усиленный изоляционный корпус для фиксации оболочки кабеля.
• Экран (для экранированных модификаций): Металлический экран с заземлением для защиты от электромагнитных помех.

Совместимость и стандарты

• Совместимые кабели: Категории 6a (Cat.6a), 6 (Cat.6), 5e (Cat.5e).
• Соответствие стандартам: Международные стандарты ISO/IEC 11801, ANSI/TIA-568-C.2.

Комплектация для монтажа

• Коннектор RJ-45 Cat.6a.
• Защитный колпачок (опционально).
• Для монтажа требуется обжимной инструмент (кримпер) для разъемов 8P8C.

Сравнение с коннектором Cat.6

• Cat.6a (данный продукт): Гарантирует работу 10GBASE-T на 100 м, частота до 500 МГц, улучшенное подавление помех.
• Cat.6: Ограничение длины канала для 10GBASE-T (37-55 м), рабочая частота до 250 МГц, может не обеспечивать достаточное подавление помех на высоких скоростях.

Рекомендации по использованию

• Для достижения заявленных характеристик канала 10 Гбит/с все компоненты (кабель, коннекторы, патч-панели) должны быть категории 6a.
• Обжим коннектора должен производиться профессиональным инструментом.
• Рекомендуется тестирование собранных линий сертификационным тестером.
