Конвертер интерфейса PERCo-AC02.1 1-01 Wiegand в RS-485

Основное назначение и преимущества устройства Конвертер PERCo-AC02.1 1-01 является ключевым звеном для интеграции оборудования в единую систему контроля и управления доступом (СКУД). Это компактное, но мощное решение, предназначенное для преобразования и передачи данных.

• Универсальность подключения: Поддерживает широкий спектр форматов протокола Wiegand, что позволяет работать практически с любыми считывателями (карт, брелоков, отпечатков пальцев и др.), использующими этот стандарт.
• Интеграция в существующие системы: Преобразует данные в промышленный интерфейс RS-485, обеспечивая стабильную и помехозащищенную передачу информации на большие расстояния (до 1200 метров) к контроллерам PERCo и оборудованию других производителей, поддерживающему данный протокол.
• Компактность и гибкость монтажа: Исполнение без корпуса позволяет максимально рационально разместить устройство в монтажной коробке считывателя, внутри контроллера или в телекоммуникационном шкафу, экономя пространство.
• Надежность и стабильность: Обеспечивает гальваническую развязку между цепями Wiegand и RS-485, защищая оборудование от помех и потенциалов земли.

Поддерживаемые форматы протокола Wiegand Устройство автоматически распознает и корректно конвертирует данные в следующих распространенных форматах:

• Wiegand-26 – самый распространенный промышленный стандарт.
• Wiegand-34 – расширенный формат для передачи большего объема данных.
• Wiegand-37 – часто используется в специализированных системах.
• Wiegand-40 – популярный формат для карт доступа и брелоков.
• Wiegand-42 – поддерживает передачу расширенного кода.

Типовые сценарии применения Конвертер PERCo-AC02.1 1-01 незаменим в различных ситуациях модернизации и построения СКУД:

• Подключение внешних считывателей к контроллерам PERCo, которые не имеют встроенных слотов для Wiegand-устройств.
• Интеграция считывателей сторонних производителей в систему на базе оборудования PERCo.
• Увеличение расстояния между считывателем и контроллером.
• Организация многопользовательского доступа с нескольких считывателей по одной линии RS-485.
• Модернизация устаревших систем с добавлением современных биометрических или карточных считывателей с выходом Wiegand.

Комплектация и технические особенности

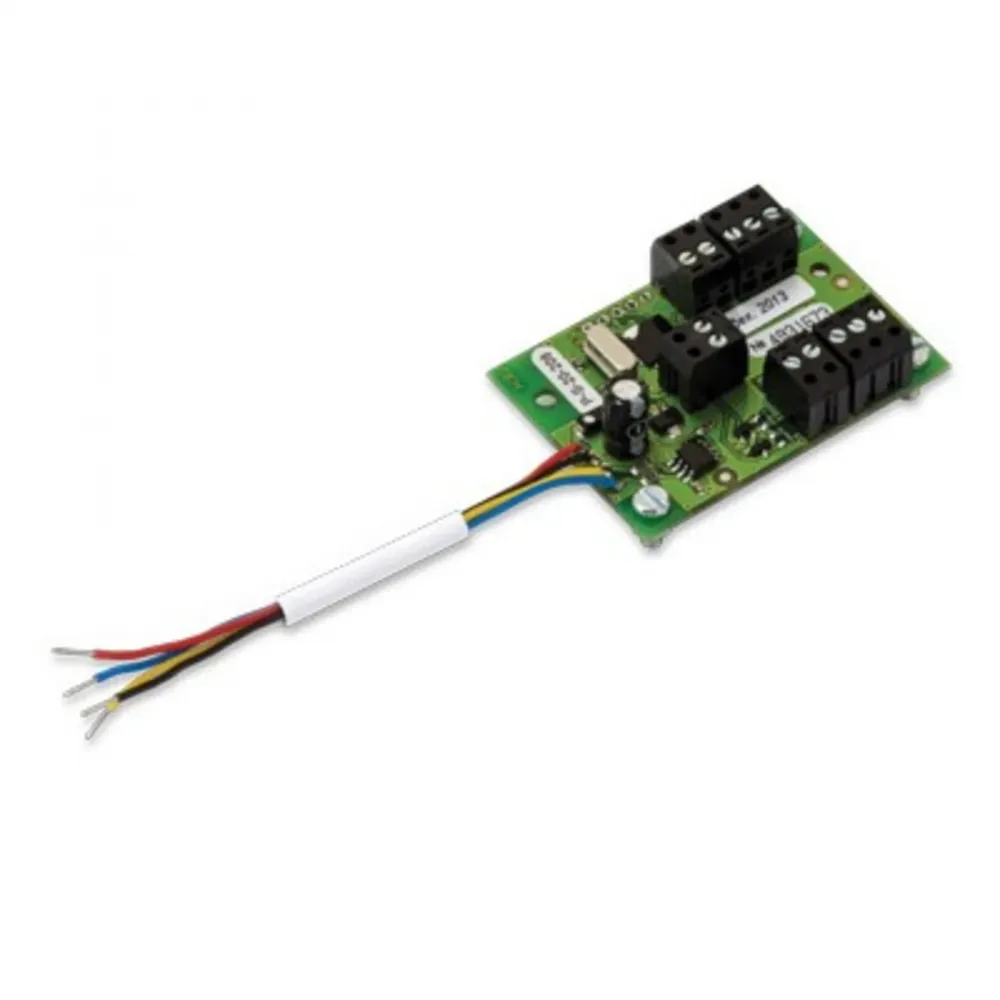

• Исполнение: Модуль без корпуса (плата), предназначенный для встраиваемого монтажа.
• Интерфейс подключения считывателя: Wiegand (DATA0, DATA1, GND, +12V).
• Выходной интерфейс: RS-485 (A, B, GND).
• Питание: +10…+14 В постоянного тока, подается через клеммы интерфейса RS-485 или отдельно.
• Гальваническая развязка: между цепями Wiegand и RS-485.

Идеальное решение для интеграторов и монтажников СКУД Этот конвертер интерфейса — это профессиональный инструмент, который обеспечивает гибкость, надежность и совместимость компонентов системы безопасности, упрощает установку и расширяет возможности конфигурации любой системы контроля доступа.
