Линейный тестер PXT-NF-468: профессиональный контроль витой пары и телефонных линий

Линейный тестер PXT-NF-468 — это компактное и надежное устройство для быстрой диагностики кабельных линий. Оно предназначено для проверки целостности, правильности обжима и выявления неисправностей в кабелях, оконцованных популярными коннекторами.

Назначение и возможности тестера PXT-NF-468

Устройство выполняет комплексную проверку кабелей, что делает его незаменимым инструментом для монтажников, IT-специалистов и телекоммуникационных служб.

Поддерживаемые типы коннекторов

• RJ-45 (8P8C) — для сетевых кабелей витой пары (Ethernet).
• RJ-12 (6P6C) — для телефонных и других линий связи.
• RJ-11 (4P4C) — для стандартных телефонных подключений.

Выявляемые неисправности

• Обрыв жилы — определение отсутствия контакта.
• Короткое замыкание — выявление замыканий между проводниками.
• Перекрестная пара — проверка правильной последовательности жил.
• Неверный обжим — диагностика ошибок в подключении коннекторов.

Принцип работы и устройство

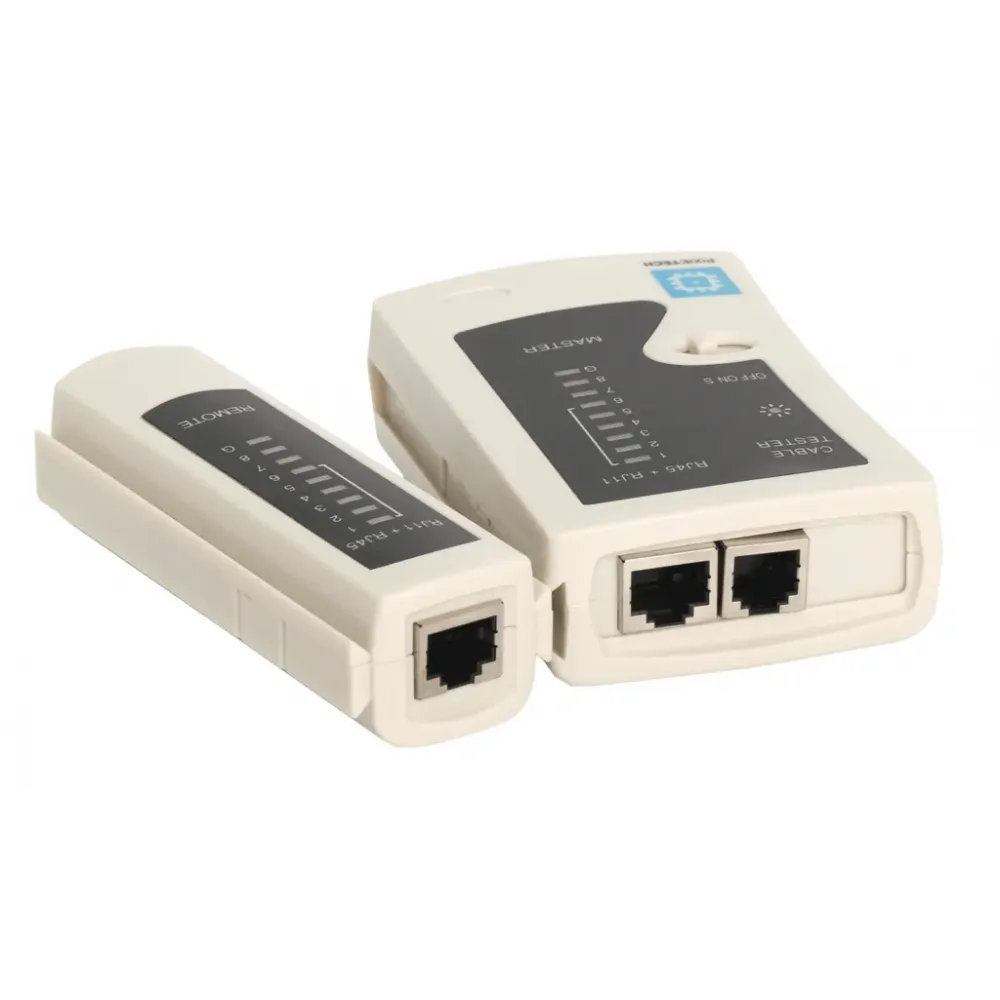

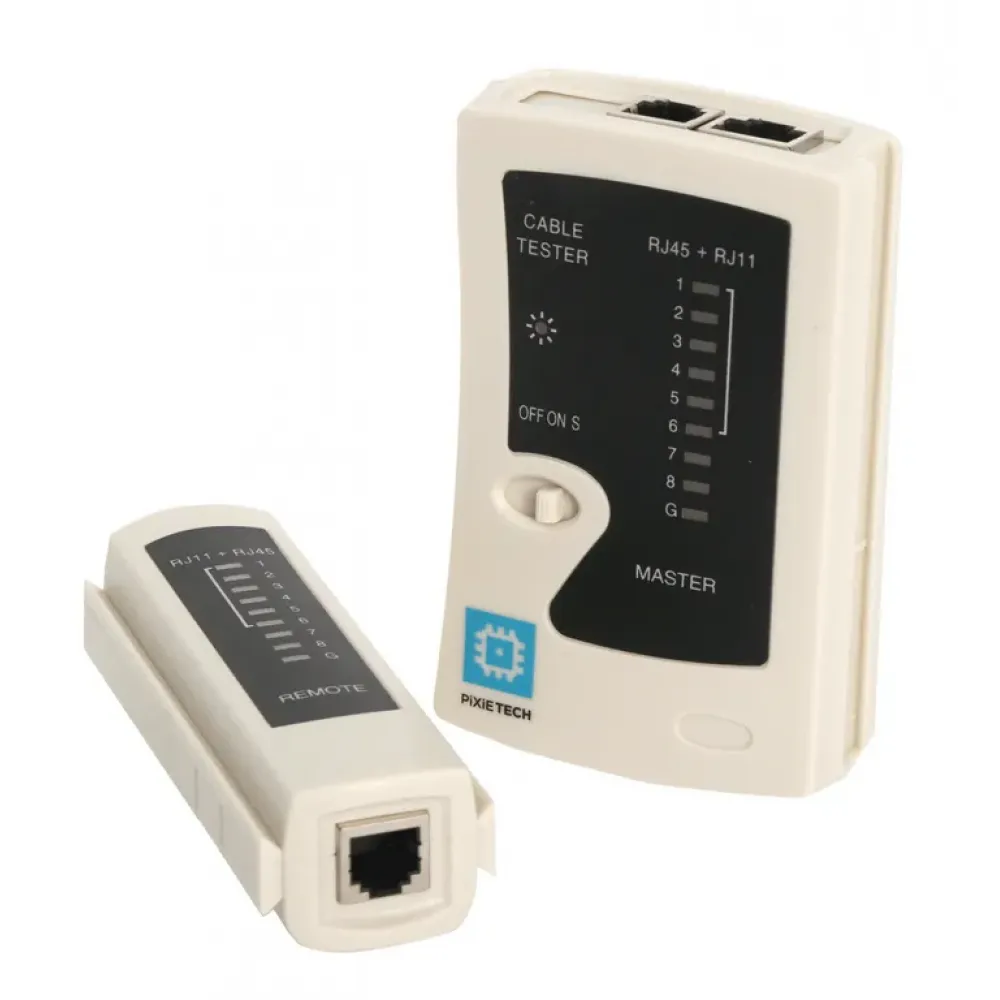

Тестер состоит из двух автономных блоков, которые подключаются с разных сторон линии для создания замкнутого контура проверки.

Комплектация

• Передающий блок (MASTER) — инициирует сигнал тестирования.
• Приемный блок (REMOTE) — принимает сигнал и отображает результаты.
• Механизм фиксации — блоки надежно соединяются для удобства хранения и переноски.

Процесс тестирования

1. Блоки подключаются к противоположным концам тестируемого кабеля.
2. Тестер автоматически начинает последовательную прозвонку всех жил.
3. Светодиодные индикаторы на обоих блоках визуально отображают состояние каждой жилы в реальном времени.

Ключевые преимущества и особенности

Простота и эффективность

• Интуитивно понятное управление без сложных настроек.
• Автоматическое сканирование линии сразу после подключения.
• Наглядная светодиодная индикация результатов.

Функциональность

• Регулировка скорости тестирования для детальной диагностики.
• Компактные размеры и малый вес для работы в труднодоступных местах.
• Автономное питание от батареи 9В типа «Крона» (приобретается отдельно).

Удобство эксплуатации

• Эргономичный дизайн для комфортного использования.
• Надежное соединение блоков между собой для транспортировки.
• Экономичное энергопотребление.

Области применения тестера PXT-NF-468

Этот многофункциональный тестер является универсальным решением для различных задач.

Основные сферы использования

• Монтаж и обслуживание структурированных кабельных систем (СКС).
• Проверка патч-кордов и стационарных кабельных линий.
• Диагностика телефонных сетей и абонентских линий.
• Поиск неисправностей при настройке сетевого оборудования.
• Образовательные и учебные цели в области телекоммуникаций.

Линейный тестер PXT-NF-468 — это оптимальное сочетание функциональности, надежности и простоты. Он обеспечивает быстрое и точное определение состояния кабеля, что позволяет оперативно устранять неполадки и гарантировать стабильную работу сетей передачи данных и телефонии.
