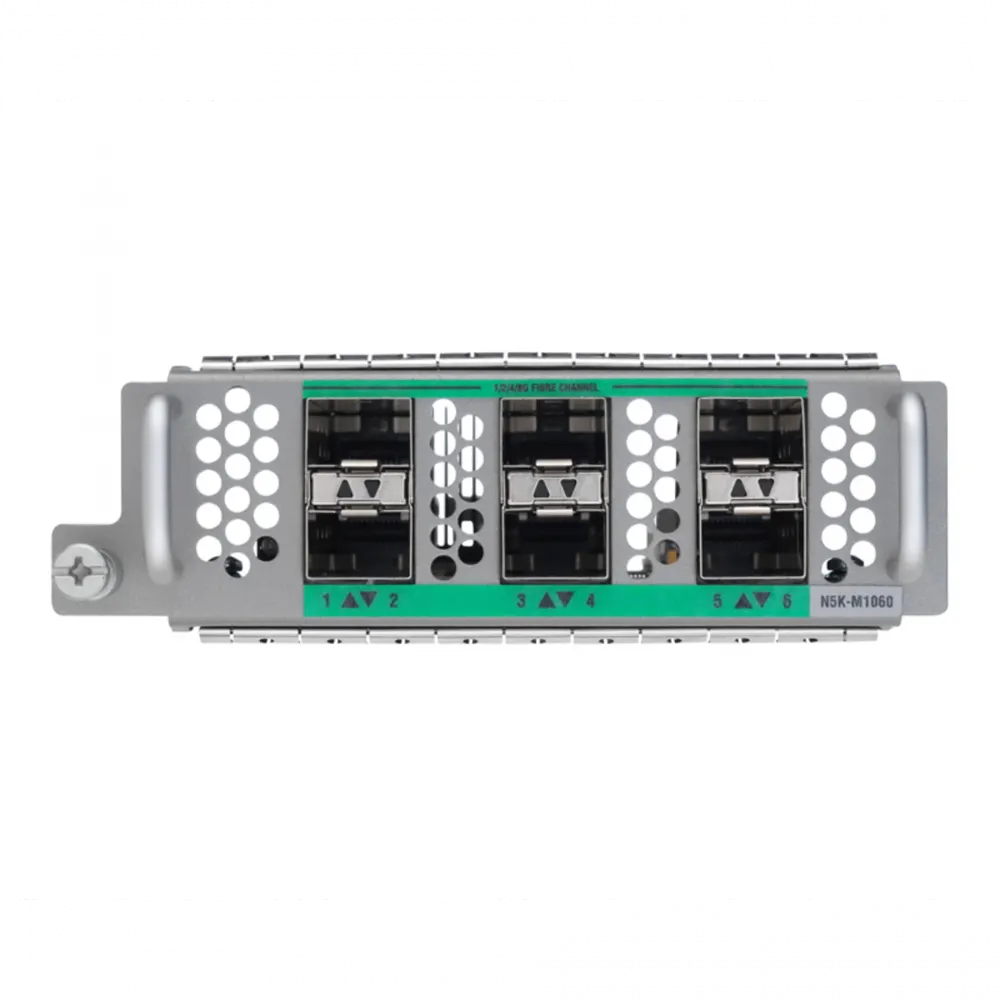

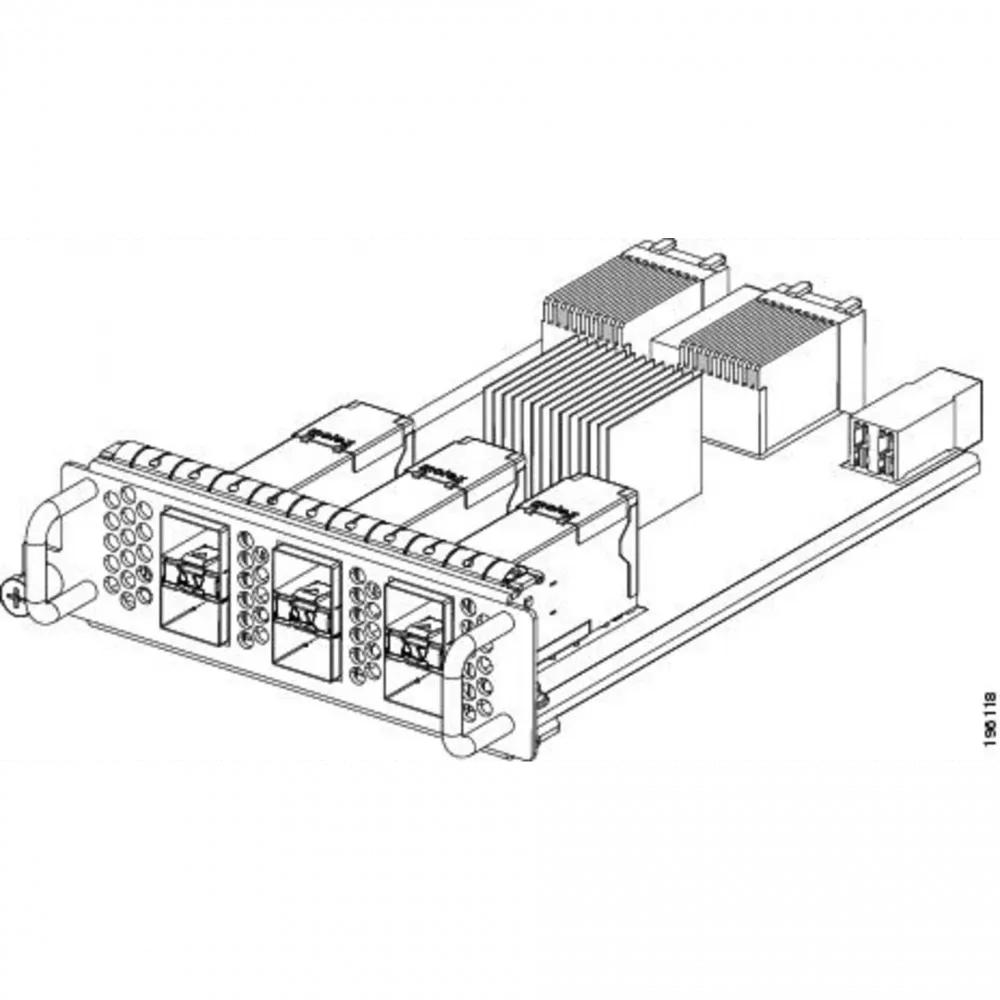

Модуль расширения Cisco N5K-M1060 для коммутаторов Nexus 5000

Ключевые особенности и назначение модуля

• Высокопроизводительная конвергенция: Позволяет Cisco Nexus 5000 работать как единая платформа для передачи данных по протоколам Fibre Channel (FC) и Ethernet (FCoE), упрощая инфраструктуру центра обработки данных.
• Гибкость скоростей: Каждый из шести портов автономно поддерживает скорости 1, 2, 4 и 8 Гбит/с, обеспечивая плавную миграцию с унаследованного оборудования FC на высокоскоростные сети.
• Плотность и эффективность: Компактный модуль расширения добавляет до 6 нативных портов Fibre Channel в коммутатор Nexus 5000, максимально используя пространство шасси.

Технические характеристики портов и подключений

• Тип портов: 6 портов Fibre Channel (SFP+).
• Поддерживаемые скорости: 1 Гбит/с, 2 Гбит/с, 4 Гбит/с, 8 Гбит/с на порт.
• Тип трансиверов: Используются стандартные оптические модули SFP+ (короткий и длинный радиус действия) для Fibre Channel.
• Протоколы: Полная поддержка протоколов Fibre Channel (FC-SP, FC-FS), а также FCoE (FCoE Initialization Protocol).

Интеграция и управление в среде Cisco

• Единая политика: Централизованное управление политиками для сетей LAN и SAN через Cisco NX-OS.
• Виртуализация: Поддержка технологий Cisco VSAN (Virtual Storage Area Network) для логической изоляции трафика и N-Port Virtualization (NPV) для уменьшения количества доменных идентификаторов в сети.
• Надежность: Функции высокой доступности, включая поддержку активного/активного маршрутизации Fibre Channel и диагностику в реальном времени.

Типовые сценарии использования

• Подключение хостов и серверов к массивам хранения данных (SAN) через нативный Fibre Channel.
• Организация межкоммутаторных соединений (ISL) между коммутаторами Fibre Channel.
• Построение конвергентной сетевой инфраструктуры с передачей трафика FCoE от Converged Network Adapters (CNA) на хостах.
• Модернизация существующих сетей SAN до скорости 8 Гбит/с с сохранением инвестиций.
