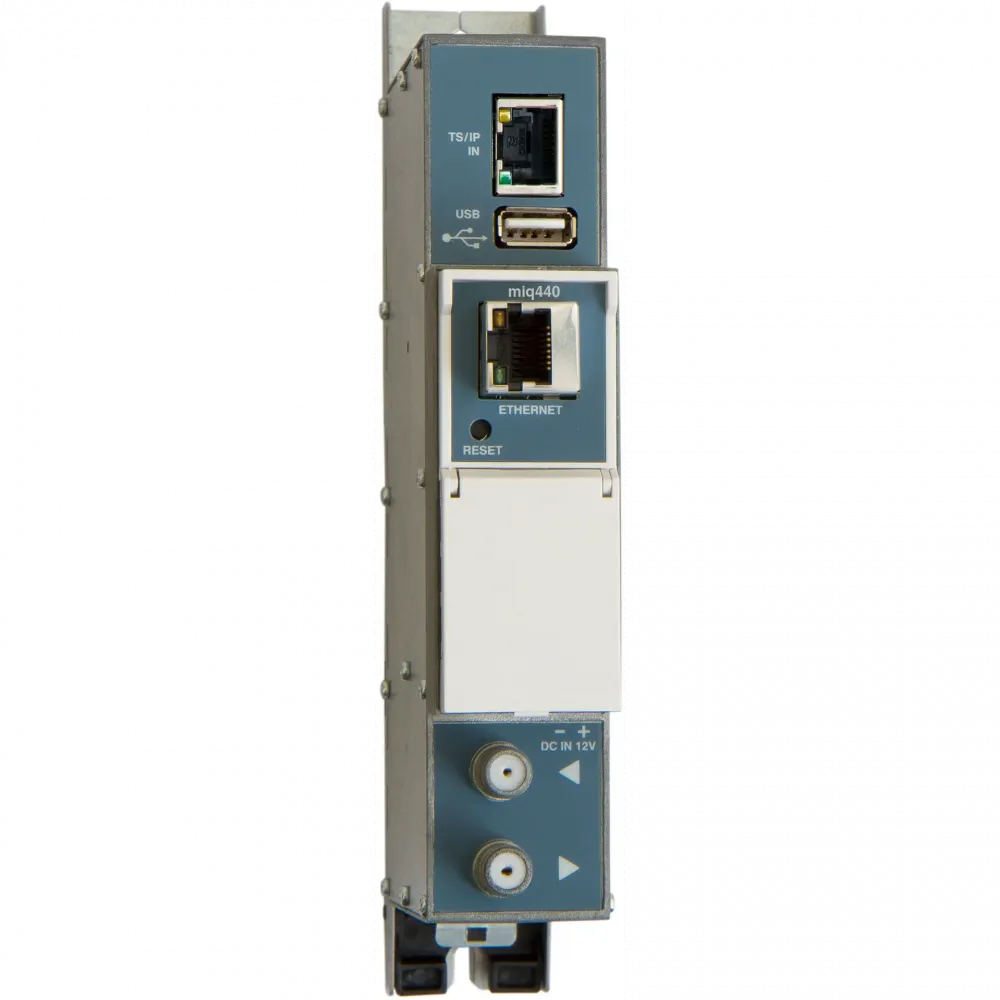

Модулятор IP в 4x DVB-C MIQ440

MIQ440 – профессиональный IP-QAM модулятор для преобразования DVB-IP (UDP/RTP) в 4 независимых канала DVB-C. Устройство предназначено для интеграции IP-видеоконтента, включая потоки с камер видеонаблюдения, в классические кабельные телевизионные сети.

Ключевые возможности и преимущества:

• Преобразование IP-потока в RF-сигнал: Принимает транспортный поток SPTS или MPTS по IP (протоколы UDP/RTP) и конвертирует его в четыре высокочастотных QAM-канала (DVB-C).
• Поддержка видеонаблюдения (CCTV): Специальная прошивка (версия 2.04 и выше) позволяет экономично передавать видео с IP-камер (стандарты H.264/H.265) в ТВ-сеть, поддерживая преобразование протокола RTSP в DVB-транспортный поток.
• Гибкая настройка: Фильтрация сервисов в MPTS, повторная фиксация PCR, регулировка общего выходного уровня (0...-15 dB).
• Удобное управление: Веб-интерфейс через Ethernet-порт для легкой конфигурации. Возможность загрузки TS-файлов с USB-накопителя.
• Надежное исполнение: Прочный литой корпус для установки на DIN-рейку или настенный монтаж.

Технические характеристики модулятора MIQ440:

Вход IP-сигнала:

• Стандарт: IEEE802.3 100/1000 BaseT
• Битрейт: До 200 Мбит/с
• Протоколы: UDP/RTP
• Поддержка потоков: MPTS, SPTS
• IGMP: Версии 2 и 3

Выход RF-сигнала (DVB-C):

• Диапазон частот: 96-862 МГц
• Количество несущих: 4 смежные
• Уровень выходного сигнала: 90 ± 2 дБмкВ/75 Ω
• Скорость транспортного потока: До 31 Мбит/с
• MER: ≥ 35 dB
• Типы модуляции: QPSK, QAM16, QAM64, QAM128, QAM256
• Символьная скорость: 3.5 ÷ 7.2 Ms/s

Разъемы и интерфейсы:

• Вход/выход RF: F-тип (гнездо)
• Управление и ввод IP-потока: Ethernet-порты RJ-45 (независимые)
• USB: Порт USB-A для загрузки данных
• Питание: Винтовая клеммная колодка для постоянного тока

Общие параметры:

• Электропитание: 12 В постоянного тока, сила тока не ниже 700 мA
• Диапазон рабочих температур: 0...+50 °C
• Габариты и вес: 36x198x112 мм, 0.84 кг

Важная информация:

• Блок питания в комплект не входит. Для работы необходим внешний источник питания 12 В DC с силой тока не менее 700 мA.

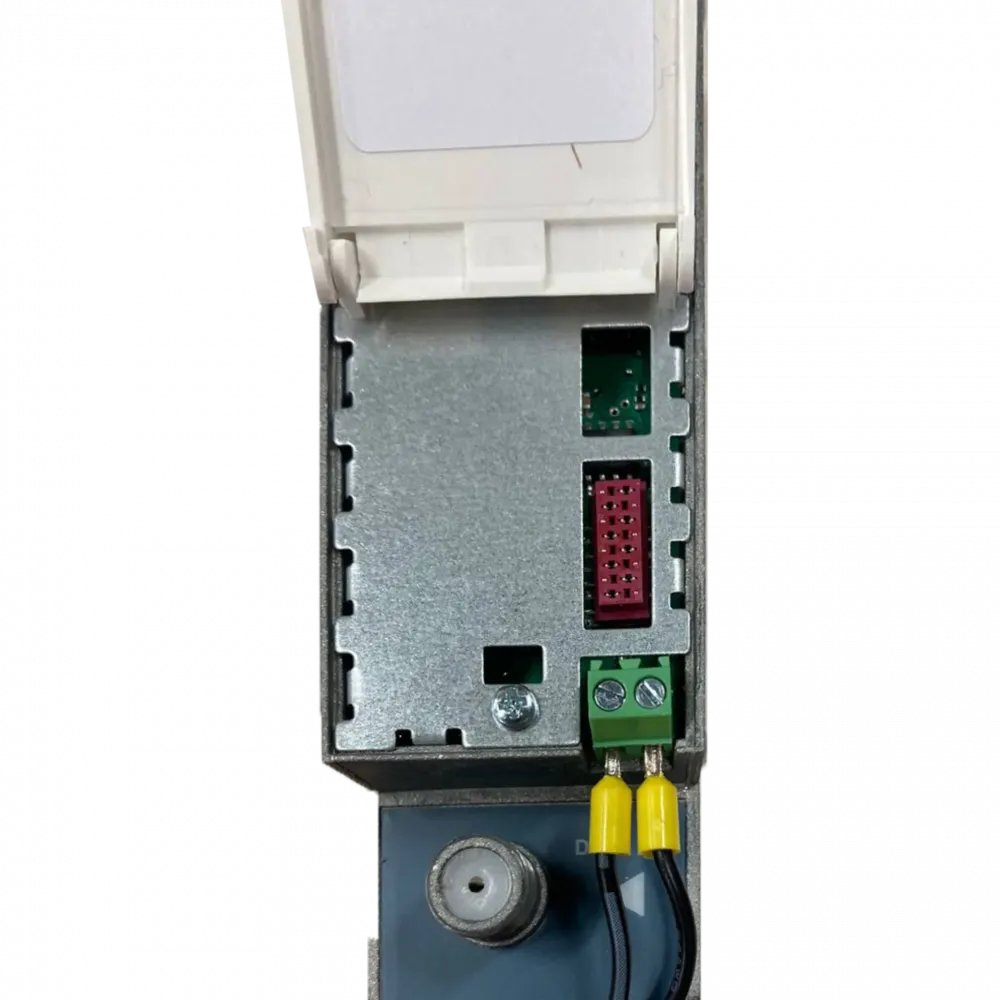

• Подключение питания осуществляется через винтовую клемму проводами с обжатыми наконечниками типа НШВИ.
