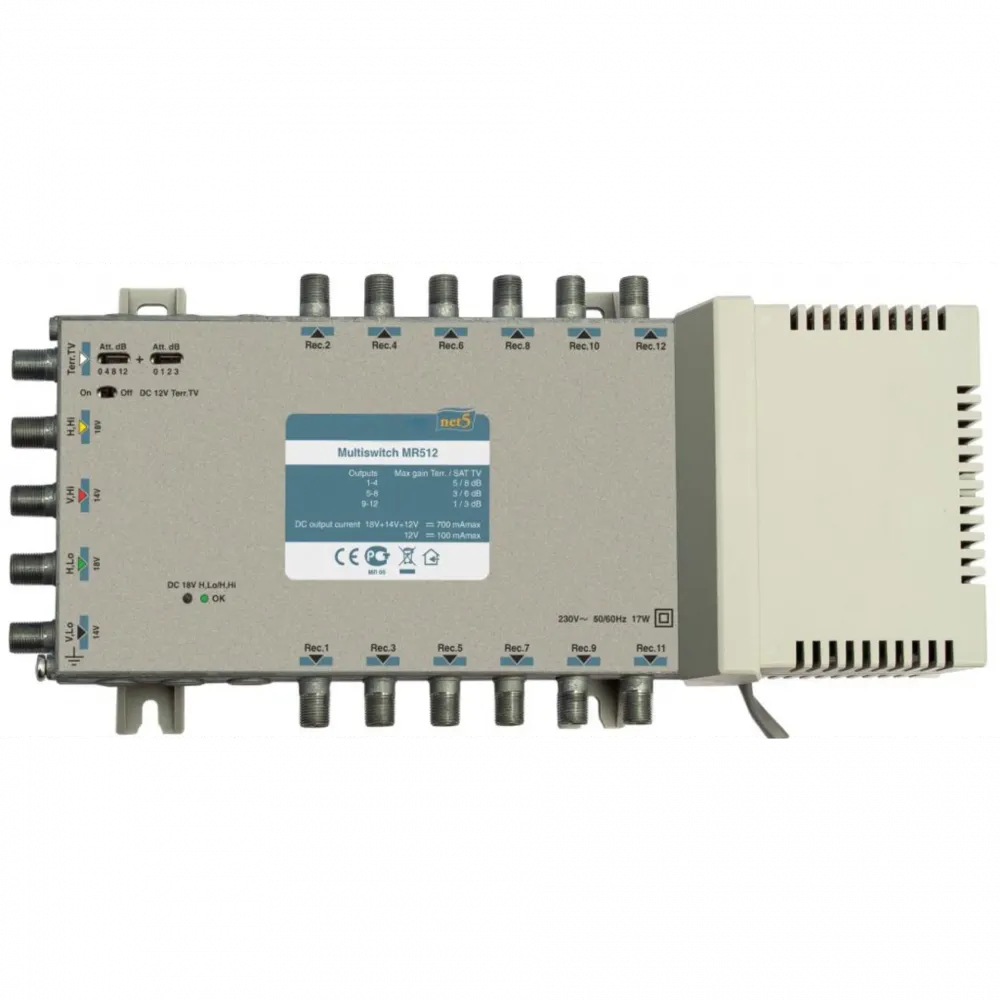

Мультисвитч MR512 5x12 для спутникового ТВ, питание 220В

Мультисвитч MR512 5x12 — центральный узел для спутникового и эфирного ТВ на 12 абонентов

Профессиональный мультисвитч предназначен для построения распределительных сетей по схеме «звезда». Устройство объединяет сигналы с 4 спутниковых поляризаций (H, V, Hi/Lo) и наземного цифрового/аналогового телевидения (DVB-T2/DVB-C), усиливает их и распределяет на 12 независимых выходов. Питание осуществляется от сети 220В.

Ключевые особенности и преимущества MR512:

• Дискретный регулятор усиления для эфирного ТВ на 16 позиций (шаг 1 дБ) для точной настройки уровня.
• Встроенный источник питания 220В для дистанционного питания конвертеров и активных антенн через соответствующие входы.
• Возможность питания предусилителей через вход наземного ТВ (12В).
• Прочный литой металлический корпус обеспечивает защиту и эффективный теплоотвод.
• Высокая развязка между выходами (≥30 дБ для SAT, ≥35 дБ для TV) минимизирует взаимное влияние абонентских линий.
• Оптимальные выходные уровни для минимизации интермодуляционных искажений (IMD3).

Технические характеристики мультисвитча MR512 5x12:

Тип и входы:

• Модель: MR512
• Число выходов: 12
• Входы: 5 (4 спутниковых поляризации + 1 эфирный ТВ)

Диапазон рабочих частот:

• SAT (ПЧ): 950-2400 МГц
• Эфирное ТВ: 47-862 МГц

Коэффициент усиления (с фиксированной пре-коррекцией АЧХ):

• SAT ПЧ:
  • Выходы 1-4: 0 … 8 дБ
  • Выходы 5-8: -1 … 6 дБ
  • Выходы 9-12: -2 … 3 дБ
• Эфирное ТВ:
  • Выходы 1-4: -1 … 5 дБ
  • Выходы 5-8: -2 … 3 дБ
  • Выходы 9-12: -3 … 1 дБ
• Регулировка усиления эфирного ТВ: 15 дБ с шагом 1 дБ.

Максимальный выходной уровень (без искажений):

• Для SAT IF (IMD3=35 дБ): 96 дБмкВ
• Для эфирного ТВ (IMD3=60 дБ):
  • Выходы 1-4: 88 дБмкВ
  • Выходы 5-8: 86 дБмкВ
  • Выходы 9-12: 84 дБмкВ

Параметры развязки и подавления:

• Развязка по входам спутникового ТВ: ≥ 30 дБ
• Развязка между выходами (SAT ПЧ): ≥ 30 дБ
• Развязка между выходами (Эфирное ТВ): ≥ 35 дБ
• Подавление сигналов Эфир/SAT: ≥ 30 дБ
• Подавление сигналов SAT/Эфир: ≥ 40 дБ

Питание и управление:

• Напряжение питания через РЧ входы:
  • Спутник (H, Lo и H, Hi): 18 В
  • Спутник (V, Lo и V, Hi): 14 В
  • Эфирное ТВ (Terr. TV): 12 В
• Ток питания через РЧ входы:
  • +18В & +14В & +12В: ≤ 0.7 А
  • +14В & +12В: ≤ 0.5 А
  • +12В: ≤ 100 мА
• Потребление тока от приемника: 65 мА
• Управляющие сигналы: 14/18 V, 0/22 kHz
• Сетевое питание: 198-250В, 50/60Гц, 2Вт

Общие параметры:

• Диапазон рабочих температур: -20° … +50°С
• Габариты: 293x135x52 мм
• Вес: 0.9 кг

Сравнение моделей серии MR (MR508, MR512, MR516):

Мультисвитч MR512 5x12 — оптимальное решение для организации надежной спутниковой и эфирной телевизионной сети в многоквартирных домах, отелях или офисных центрах на 12 абонентских точек.
