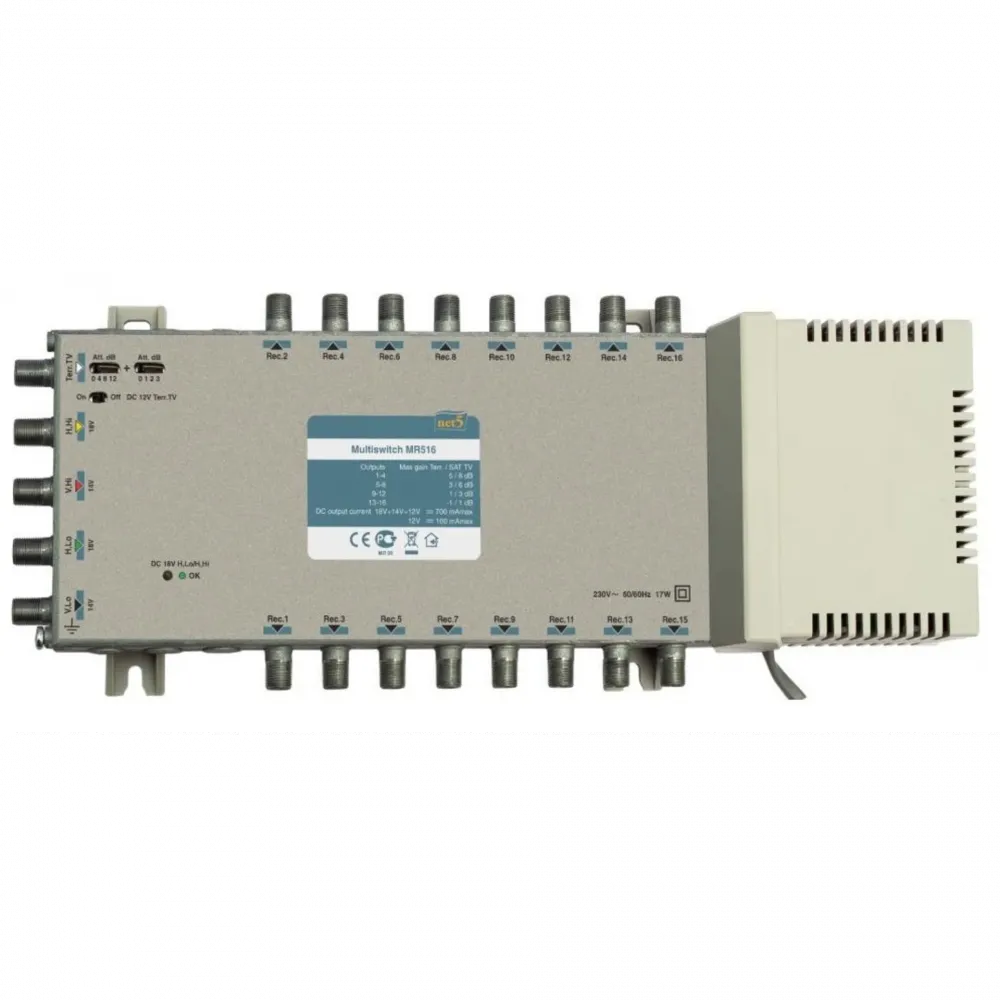

Мультисвитч MR516 5x16 для спутникового ТВ, питание 220В

Мультисвитч MR516 5x16 для подключения 16 абонентов к спутниковому и эфирному ТВ

Профессиональный мультисвитч MR516 предназначен для построения распределительных сетей сигналов 4-х спутниковых поляризаций и наземного телевидения по схеме «звезда». Устройство обеспечивает независимый доступ 16 абонентов к современному цифровому телевидению от одной спутниковой антенны.

Ключевые особенности и преимущества:

• Схема «Звезда»: Независимое подключение до 16 абонентов без потери качества сигнала.
• 5 входов: 4 входа для сигналов спутника (H/V, Hi/Lo) и 1 вход для антенны наземного ТВ.
• Встроенный источник питания 220В: Для дистанционного питания LNB-конвертеров, антенных усилителей и других активных компонентов системы.
• Дискретный регулятор усиления: Плавная регулировка уровня эфирного ТВ (15 дБ с шагом 1 дБ).
• Питание через вход: Возможность подачи питания на мачтовые предусилители через вход наземного ТВ.
• Прочный литой корпус: Защита от внешних воздействий и надежность.

Технические характеристики мультисвитча MR516:

• Тип: MR516
• Число выходов: 16
• Диапазон частот:
  • SAT (ПЧ): 950-2400 МГц
  • Эфирное ТВ: 47-862 МГц
• Коэффициент усиления (фиксированная пре-коррекция АЧХ):
  • SAT ПЧ: Выходы 1-4: 0 … 8 дБ; Выходы 5-8: -1 … 6 дБ; Выходы 9-12: -2 … 3 дБ; Выходы 13-16: -3 ... 1 дБ.
  • Эфирное ТВ: Выходы 1-4: -1 … 5 дБ; Выходы 5-8: -2 … 3 дБ; Выходы 9-12: -3 … 1 дБ; Выходы 13-16: -4 … -1 дБ.
• Регулировка усиления Terrestrial TV: 15 дБ с шагом 1 дБ.
• Максимальный выходной уровень:
  • SAT IF (IMD3=35 дБ): 96 дБмкВ.
  • Эфирное ТВ (IMD3=60 дБ): Выходы 1-4: 88 дБмкВ; Выходы 5-8: 86 дБмкВ; Выходы 9-12: 84 дБмкВ; Выходы 13-16: 82 дБмкВ.
• Развязка:
  • По входам спутникового ТВ: ≥ 30 дБ.
  • Между выходами (SAT ПЧ): ≥ 30 дБ.
  • Между выходами (Эфирное ТВ): ≥ 35 дБ.
• Подавление:
  • Эфир / SAT: ≥ 30 дБ.
  • SAT / Эфир: ≥ 40 дБ.
• Напряжение питания через РЧ входы:
  • H, Lo and H, Hi: 18 V;
  • V, Lo and V, Hi: 14 V;
  • Terr. TV: 12 V.
• Ток питания через РЧ входы:
  • +18В & +14В & +12В: ≤ 0.7 А.
  • +14В & +12В: ≤ 0.5 А.
  • +12В: ≤ 100 мА.
• Потребление тока от приемника: 65 мА.
• Управляющие сигналы: 14/18 V, 0/22 kHz.
• Напряжение питания и мощность: 198-250В, 50/60Гц, 2Вт.
• Диапазон рабочих температур: -20° … +50°С.
• Габариты и вес: 333x135x52 мм, 1.1 кг.

Комплектация и аналоги:

В линейке также доступны модели MR508 (8 выходов) и MR512 (12 выходов) для решения задач разного масштаба. Все мультисвитчи поставляются в полной комплектации, готовой к установке.
