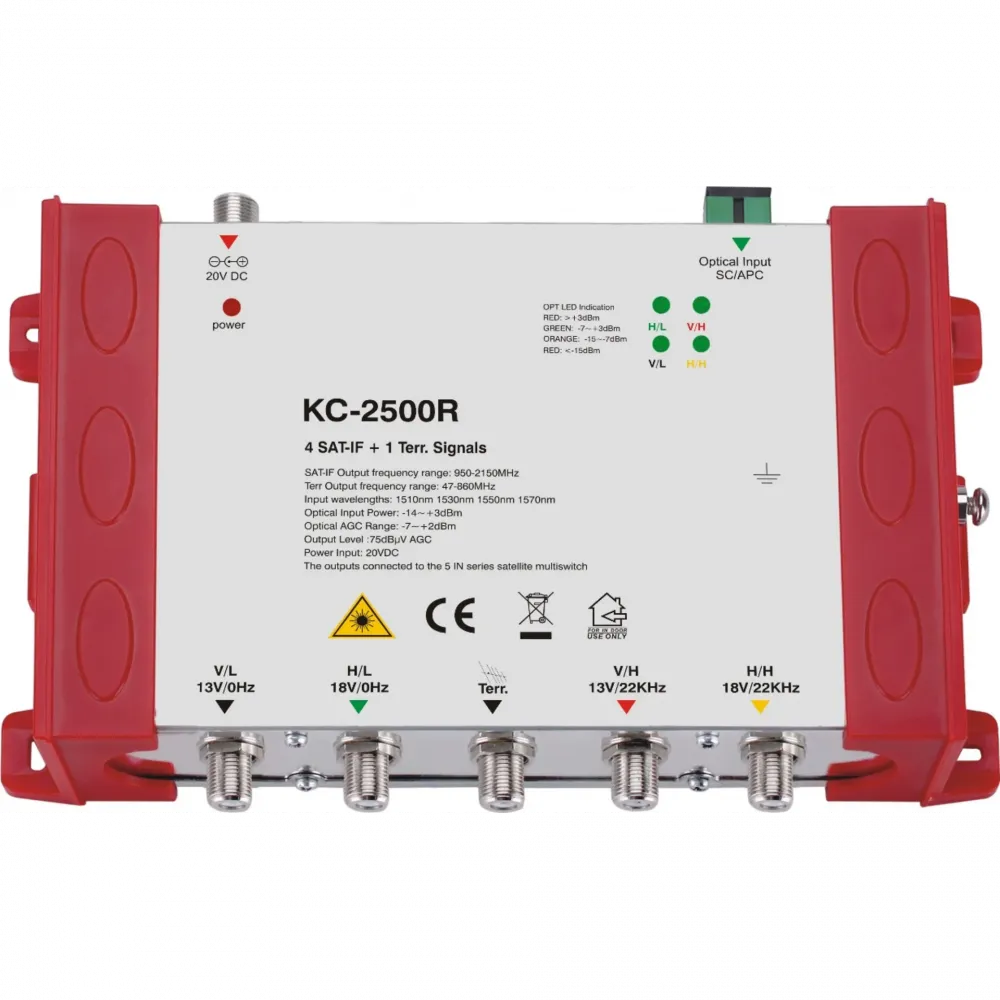

Оптический приемник KC2500R 4хSAT+TV: Высококачественное преобразование оптического сигнала

Оптический приемник KC2500R 4хSAT+TV — это профессиональное решение для построения современных гибридных телевизионных сетей с использованием волоконно-оптических технологий. Устройство принимает оптический сигнал на длине волны 1550 нм от совместимого передатчика и преобразует его в электрические сигналы для непосредственного подключения спутниковых ресиверов, телевизоров с поддержкой DVB-T2 и FM/DAB+ радиотюнеров.

Ключевые преимущества технологии

• Дальняя передача сигнала: Оптическое волокно обеспечивает передачу с минимальным затуханием, позволяя распределять сигнал на расстояние до 10 км от источника.
• Высокая помехозащищенность: Технология исключает влияние электромагнитных помех и наводок, характерных для традиционных коаксиальных сетей.
• Масштабируемость системы: Бюджет мощности передатчика позволяет подключать до 32 абонентских точек приема, что идеально для многоквартирных домов, отелей и коттеджных поселков.
• Идеальное качество сигнала: Благодаря высокой линейности и низкому уровню шума обеспечивается безупречное качество изображения и звука для всех типов контента.

Основные особенности приемника KC2500R

• Универсальные выходы: 5 независимых ВЧ-выходов (4 для спутникового сигнала SAT и 1 для наземного эфирного TERR) с разъемами типа F (мама).
• Широкий частотный охват: Полная поддержка спутникового диапазона 950-2150 МГц и эфирного диапазона 47-860 МГц (DVB-T2, FM, DAB+).
• Высокочувствительный оптический вход: Интерфейс SC/APC или FC/APC для подключения к одномодовому волокну с автоматической регулировкой усиления (АРУ) в широком диапазоне входных мощностей.
• Питание LNB: Выходы 13/18 В с тоном 0/22 кГц для непосредственного питания и управления конверторами спутниковых антенн.
• Надежная элементная база: Использование малошумящего усилителя на арсениде галлия (GaAs) гарантирует высокую линейность и стабильность параметров.

Технические характеристики оптического приемника KC2500R

Оптический интерфейс

• Тип разъема: SC/APC или FC/APC
• Диапазон входной мощности: -14 … +3 дБм
• Рабочая длина волны: 1510 — 1570 нм
• Возвратные потери: ≥ 45 дБ
• Тип волокна: Одномодовое (SM)

Выходные ВЧ-характеристики (Эфирный сигнал TERR)

• Диапазон частот: 47 — 860 МГц
• Выходной уровень: ≥ 75 дБмкВ (с АРУ)
• Неравномерность АЧХ: ± 0.75 дБ
• Возвратные потери: ≥ 12 дБ
• Качество сигнала (CNR): ≥ 52 дБ

Выходные ВЧ-характеристики (Спутниковый сигнал SAT)

• Диапазон частот: 950 — 2150 МГц
• Выходной уровень: ≥ 75 дБмкВ
• Неравномерность АЧХ: ± 1.5 дБ
• Возвратные потери: ≥ 10 дБ
• Качество сигнала (C/CSO): ≥ 60 дБ
• Качество сигнала (C/CTB): ≥ 63 дБ

Общие параметры и конструктив

• Выходное сопротивление: 75 Ом
• Стабильность АРУ: ± 1 дБ
• Блок питания: Внешний адаптер 20 VDC, 2500 мA (входит в комплект)
• Потребляемая мощность: 8 Вт
• Габаритные размеры (ДxШxВ): 195 x 135 x 45 мм
• Материал корпуса: Металл (жесть)

Оптический приемник KC2500R 4хSAT+TV — это оптимальный выбор для интеграторов и инсталляторов, создающих надежные, протяженные и невосприимчивые к помехам системы телевещания. Готовое решение для профессионального распределения спутникового и эфирного контента по волоконно-оптической сети.
