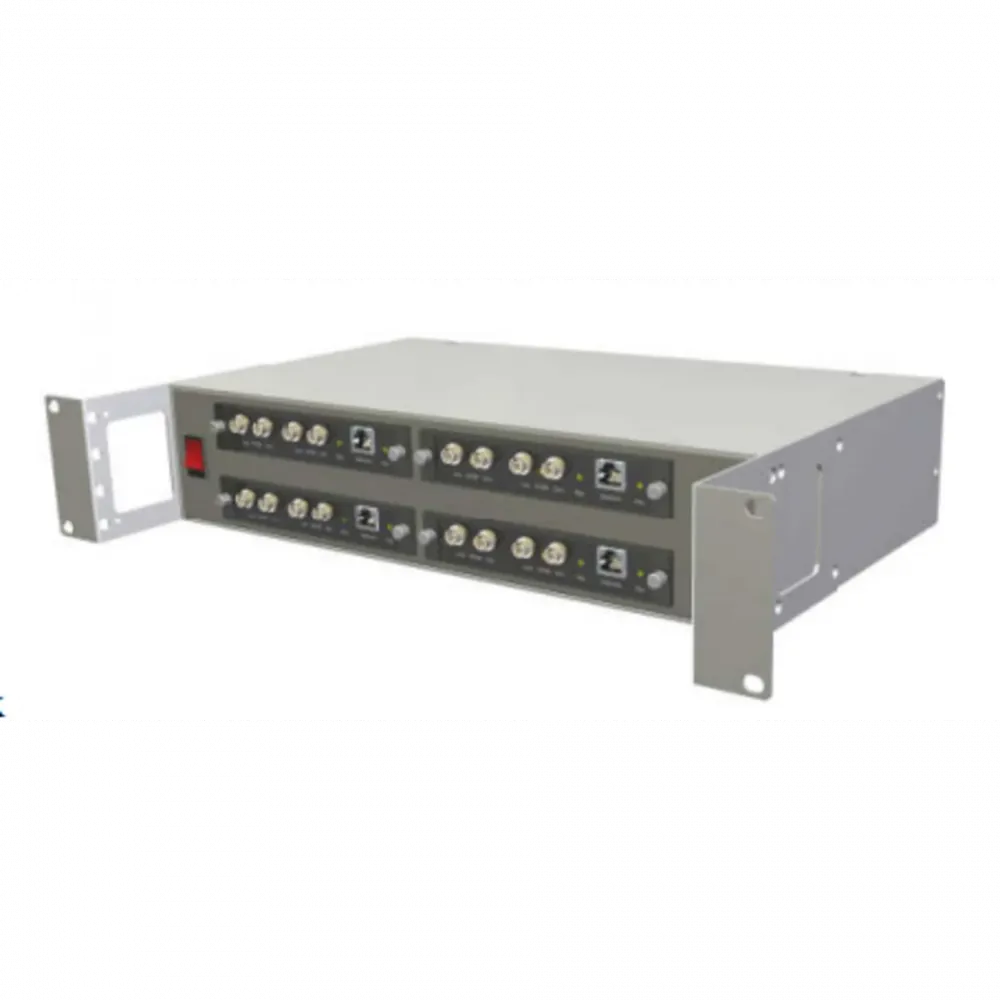

Сменный модуль 1625LF OTDR Gamma XM для мониторинга светлых волокон

Сменный модуль Gamma XM 1625LF — это профессиональный оптический рефлектометр (OTDR), предназначенный для установки в шасси Gamma XM. Его ключевая задача — непрерывный мониторинг и измерение характеристик оптических линий связи непосредственно в узлах сети.

Ключевые отличия и преимущества

• Стационарная установка в стойку: Модуль предназначен для интеграции в 19-дюймовую стойку, что отличает его от портативных рефлектометров и позволяет организовать постоянную точку контроля.
• Непрерывный мониторинг: Обеспечивает круглосуточное наблюдение за состоянием волоконно-оптических линий, мгновенно обнаруживая деградацию сигнала или обрывы.
• Интеграция в сеть: Легко встраивается в существующие системы мониторинга, дополняя их функционалом рефлектометрии на уровне сетевых узлов.

Основные особенности модуля 1625LF

• Назначение: Мониторинг "светлых" волокон (LF — Light Fiber), то есть волокон, находящихся в рабочем режиме на длинах волн 1310 нм и 1550 нм.
• Рабочая длина волны измерений: 1625 нм. Проведение измерений на этой длине волны не мешает прохождению рабочего трафика.
• Двухканальная архитектура: Один модуль позволяет независимо контролировать два различных оптических волокна.
• Удаленное управление: Оснащен интерфейсом Ethernet для полного управления по протоколу TCP/IP.
• Горячая замена: Модуль можно заменять без отключения питания всей системы Gamma XM, обеспечивая бесперебойность мониторинга.
• Удобная настройка: Конфигурация сетевых параметров осуществляется через встроенный WEB-интерфейс.

Оптическая схема для светлых волокон (LF)

Модуль 1625LF для работы на светлом волокне оснащен:

• Сквозным каналом (сквозным портом): Позволяет рабочему трафику (1310/1550 нм) проходить через модуль без помех.
• Встроенным фильтром: Эффективно отделяет измерительный сигнал 1625 нм от основного рабочего трафика, обеспечивая точность измерений.

Технические характеристики системы Gamma XM

• Форм-фактор: Шасси 2U для 19-дюймовой стойки.
• Вместимость: До четырех сменных модулей OTDR.
• Управление: Централизованное управление всеми модулями по TCP/IP.
• Варианты конфигурации модулей: Поддержка как модулей для светлых волокон (LF), так и для темных волокон (DF — Dark Fiber).

Сменный модуль 1625LF OTDR Gamma XM — это надежное решение для построения распределенной системы постоянного мониторинга целостности и качества магистральных и городских оптических сетей.
