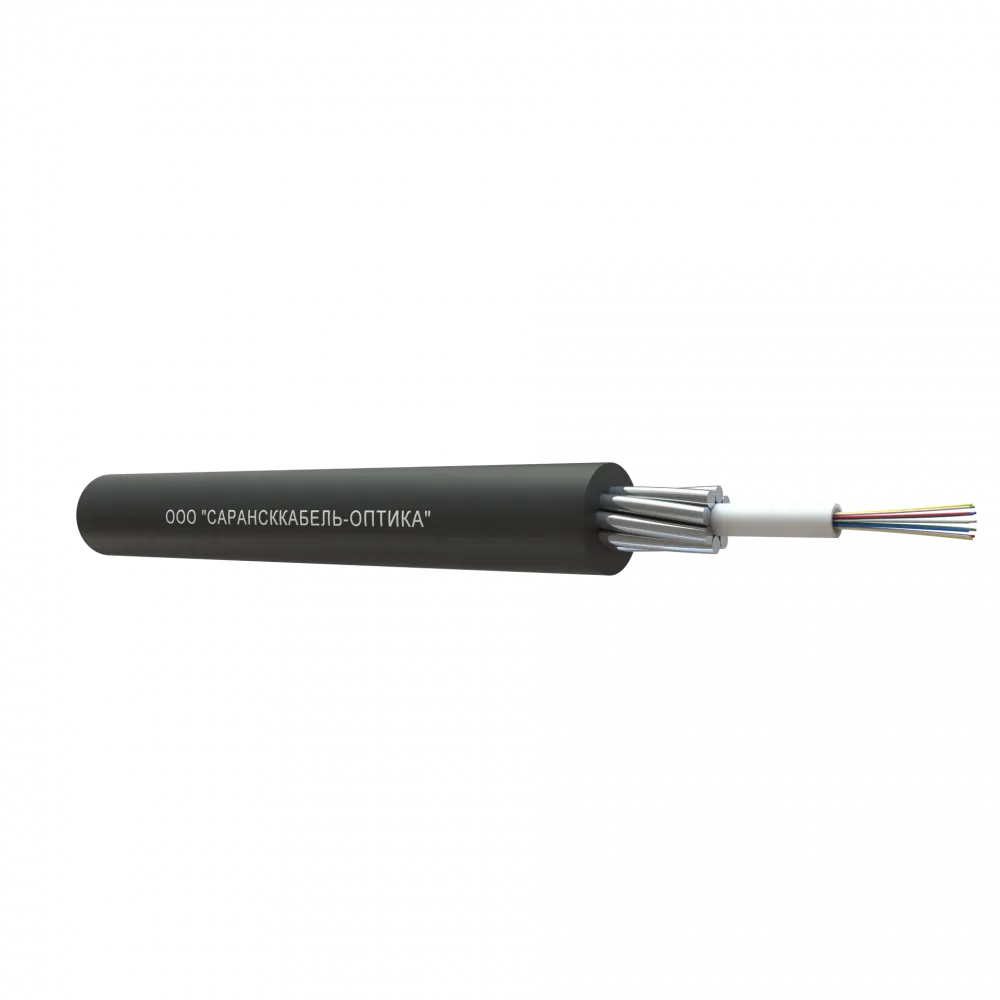

Кабель оптический ОКБ-0.22-48Т 7кН

Назначение кабеля ОКБ-0.22-48Т 7кН

• Прокладка в грунтах: Предназначен для прокладки в грунтах 1-3 групп.
• Прокладка в защитных конструкциях: Для монтажа в кабельной канализации, трубах, коллекторах и туннелях.
• Высокая механическая прочность: Применяется на участках с повышенными требованиями к механической прочности и защите от грызунов.
• Негорючее исполнение: Кабель в негорючем исполнении предназначен для прокладки в зонах с повышенными требованиями пожарной безопасности (вокзалы, метро, тоннели, предприятия).

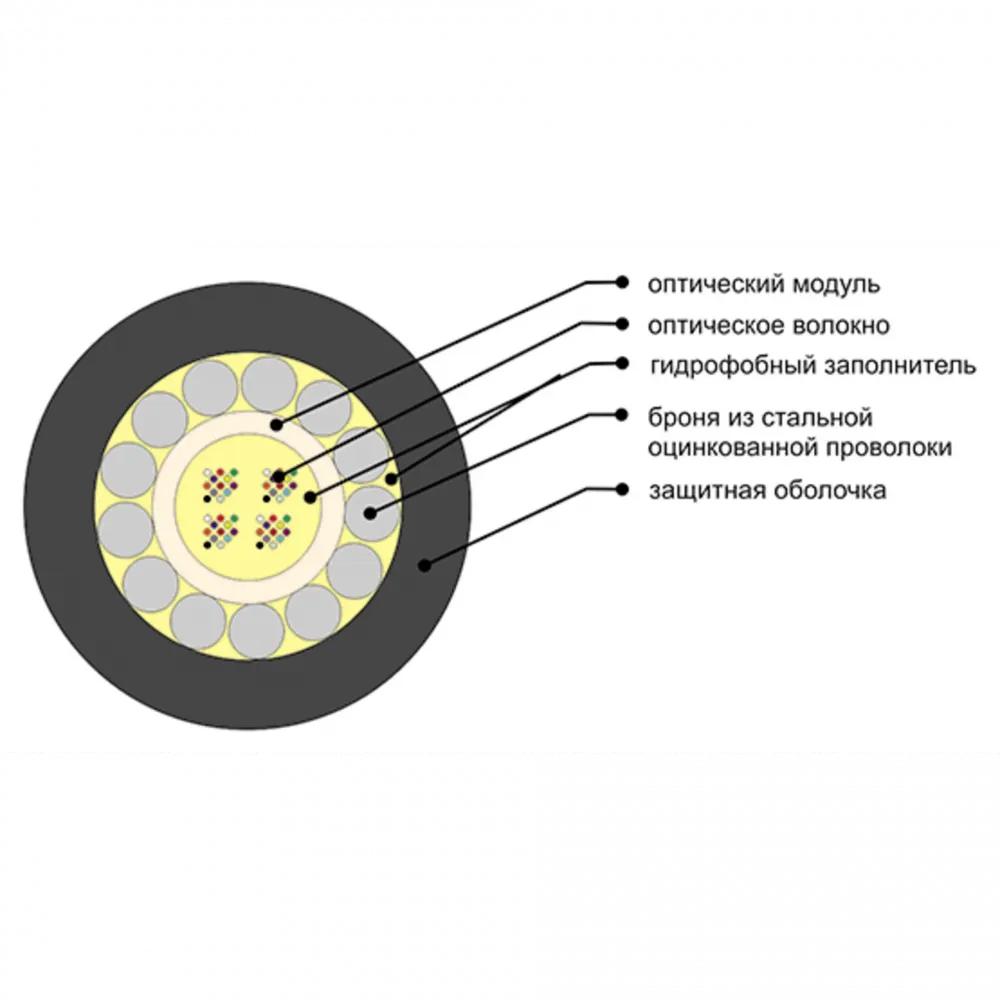

Конструкция кабеля ОКБ-0.22-48Т 7кН

1. Оптическое волокно: Используются волокна Corning SMF-28® Ultra.
2. Оптический модуль: Волокна свободно уложены в модуль из ПБТ, заполненный гидрофобным гелем для защиты от влаги.
3. Бронепокров: Броня из стальных оцинкованных проволок обеспечивает высокую механическую прочность и защиту.
4. Защитная оболочка: Внешняя оболочка из полиэтилена высокой плотности.
   • Для негорючего исполнения: Оболочка выполняется из безгалогенного негорючего компаунда (LSZH).
5. Идентификация: При количестве волокон более 12 используется кольцевая маркировка и группирование в пучки с помощью идентификационных нитей.

Технические характеристики

• Марка кабеля: ОКБ-0.22-48Т 7кН
• Тип волокна: Corning SMF-28® Ultra (одномодовое)
• Количество волокон: 48
• Номинальное растягивающее усилие (допустимая нагрузка): 7 кН
• Исполнение: Бронированный, для прокладки в грунт и трубы.

Размеры и вес деревянных барабанов для кабеля | Тип барабана | Диаметр щеки (A), мм | Диаметр шейки (C), мм | Длина шейки (D), мм | Габаритная ширина (B), мм | Вес барабана, кг | |--------------|----------------------|-----------------------|---------------------|---------------------------|------------------| | 10 | 1000 | 545 | 500 | 646 | 80 | | 12 | 1220 | 650 | 500 | 650 | 110 | | 12а | 1220 | 650 | 710 | 864 | 130 | | 14 | 1400 | 750 | 710 | 875 | 155 | | 16а | 1600 | 800 | 800 | 970 | 295 | | 18 У | 1800 | 1120 | 900 | 1120 | 520 | | 18а У | 1800 | 900 | 900 | 1120 | 520 | | 20 У | 2000 | 1220 | 1000 | 1250 | 805 |
