Кабель оптический ОКМ-0.22-2 1,5кН

Кабель оптический ОКМ-0.22-2 1,5кН: Назначение и конструкция

Основное назначение кабеля Кабель марки ОКМ предназначен для высокоэффективной прокладки в пластиковых микротрубках методом пневмозадувки. Эта технология позволяет быстро и с минимальным трением осуществлять монтаж на значительные расстояния, что делает кабель идеальным решением для строительства современных телекоммуникационных сетей.

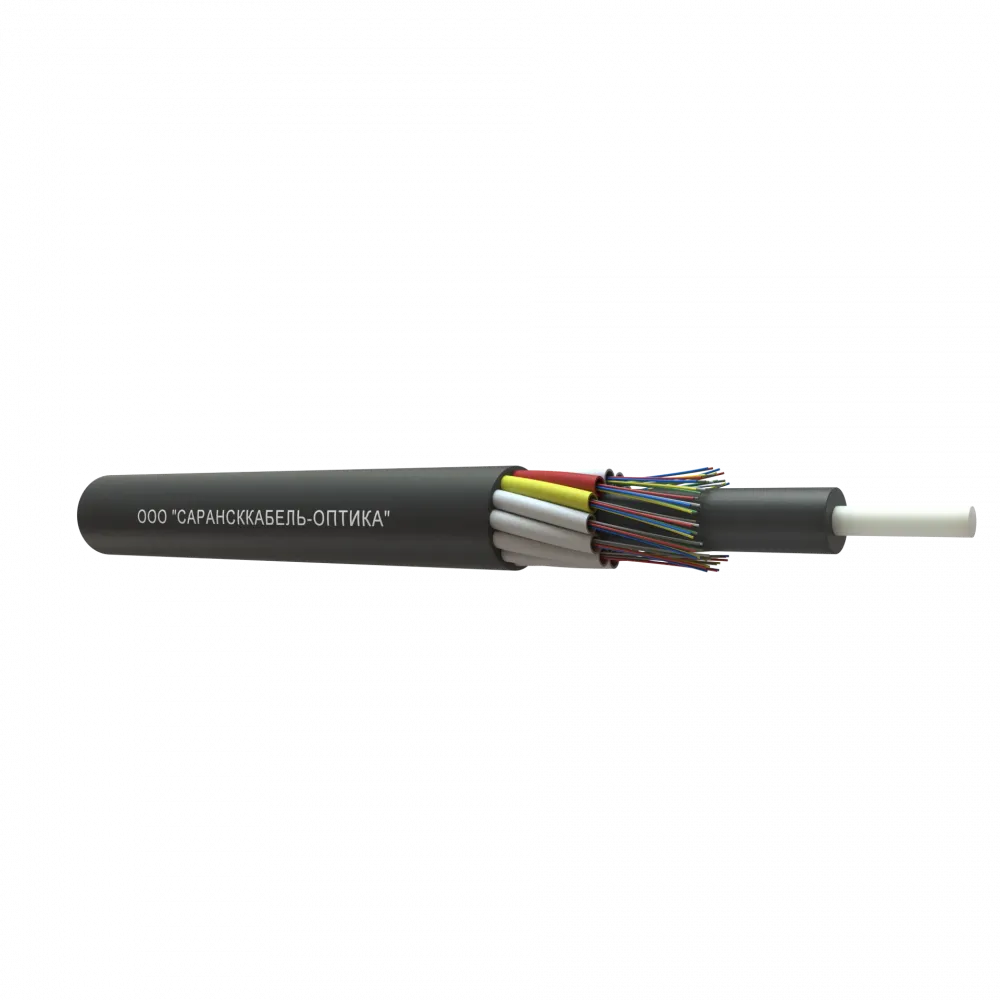

Детальное описание конструкции

Конструкция кабеля ОКМ-0.22-2 1,5кН обеспечивает максимальную защиту оптических волокон и долговечность эксплуатации. Все элементы направлены на сохранение целостности и рабочих характеристик сигнала.

Сердечник кабеля:

• Основой служит центральный силовой элемент, обеспечивающий механическую прочность.
• Вокруг него методом правильной знакопеременной скрутки расположены оптические модули и при необходимости кордели.
• Для продольной герметизации весь сердечник надежно заполнен гидрофобным составом.

Структурные элементы (слои):

1. Центральный силовой элемент: Стеклопластиковый пруток, обеспечивающий высокую прочность на растяжение (до 1,5 кН) и стойкость к изгибам.
2. Защита прутка (опционально): Полиэтиленовое покрытие на стеклопластиковом прутке для дополнительной защиты и стабильности.
3. Оптическое волокно: Используются премиальные волокна Corning SMF-28® Ultra, обеспечивающие низкие затухания и широкую полосу пропускания.
4. Оптический модуль: Каждое волокно или группа волокон помещены в отдельный микромодуль из ПБТ, заполненный гидрофобным гелем для защиты от влаги и механических воздействий.
5. Внешняя защита: Повив элементов закреплен обмоткой, а вся конструкция заключена в защитную оболочку из полиэтилена высокой плотности (ПЭВП).

Ключевые особенности заполнения:

• Свободное пространство внутри каждого оптического модуля заполнено гидрофобным гелем.
• Все межмодульное пространство в сердечнике также заполнено гидрофобным заполнителем.
• Это обеспечивает полную влагозащиту и дополнительную амортизацию волокон.

Материал внешней оболочки: Защитная оболочка изготовлена из полиэтилена высокой плотности, что гарантирует стойкость к агрессивным средам, истиранию и раздавливающим нагрузкам при эксплуатации в микротрубках.
