Сменный модуль 1310LF OTDR Gamma XM для мониторинга светлых волокон

Сменный модуль Gamma XM 1310LF — это профессиональный оптический рефлектометр (OTDR), предназначенный для установки в шасси Gamma XM. Он обеспечивает непрерывный мониторинг и измерение характеристик оптических линий связи. Ключевая особенность — возможность стационарного размещения в 19" стойке, что позволяет интегрировать систему в сетевые узлы для постоянного контроля без прерывания работы.

Основные отличия и преимущества

• Стационарная установка в стойку: Модуль предназначен для монтажа в 19" стойку в составе шасси Gamma XM, что отличает его от портативных рефлектометров.
• Непрерывный мониторинг: Обеспечивает круглосуточный контроль состояния оптической линии, мгновенно обнаруживая деградацию сигнала или обрывы.
• Интеграция в сеть: Позволяет дополнять существующие системы мониторинга на важных узлах связи.
• Измерение на 1310 нм в рабочей линии 1550 нм: Модуль 1310LF проводит диагностику на длине волны 1310 нм, в то время как сама линия работает на 1550 нм, что исключает вмешательство в трафик.
• Двуканальность: Каждый модуль одновременно контролирует два отдельных оптических волокна.
• Удаленное управление: Оснащен интерфейсом Ethernet для полного дистанционного управления и проведения измерений по протоколу TCP/IP.
• Горячая замена: Модуль можно заменить без отключения питания и остановки работы всей системы Gamma XM.
• WEB-интерфейс: Удобная настройка сетевой конфигурации модуля через встроенный веб-интерфейс.

Оптическая конфигурация для светлых волокон (LF)

Модуль 1310LF предназначен для мониторинга светлых волокон (Light Fiber), то есть волокон, по которым передается рабочий трафик. Для этого он оснащен:

• Сквозным оптическим каналом, позволяющим рабочему сигналу (1550 нм) проходить без помех.
• Специальным фильтром, который отделяет измерительный сигнал 1310 нм от основного трафика, обеспечивая безопасные и точные измерения.

Технические особенности системы Gamma XM

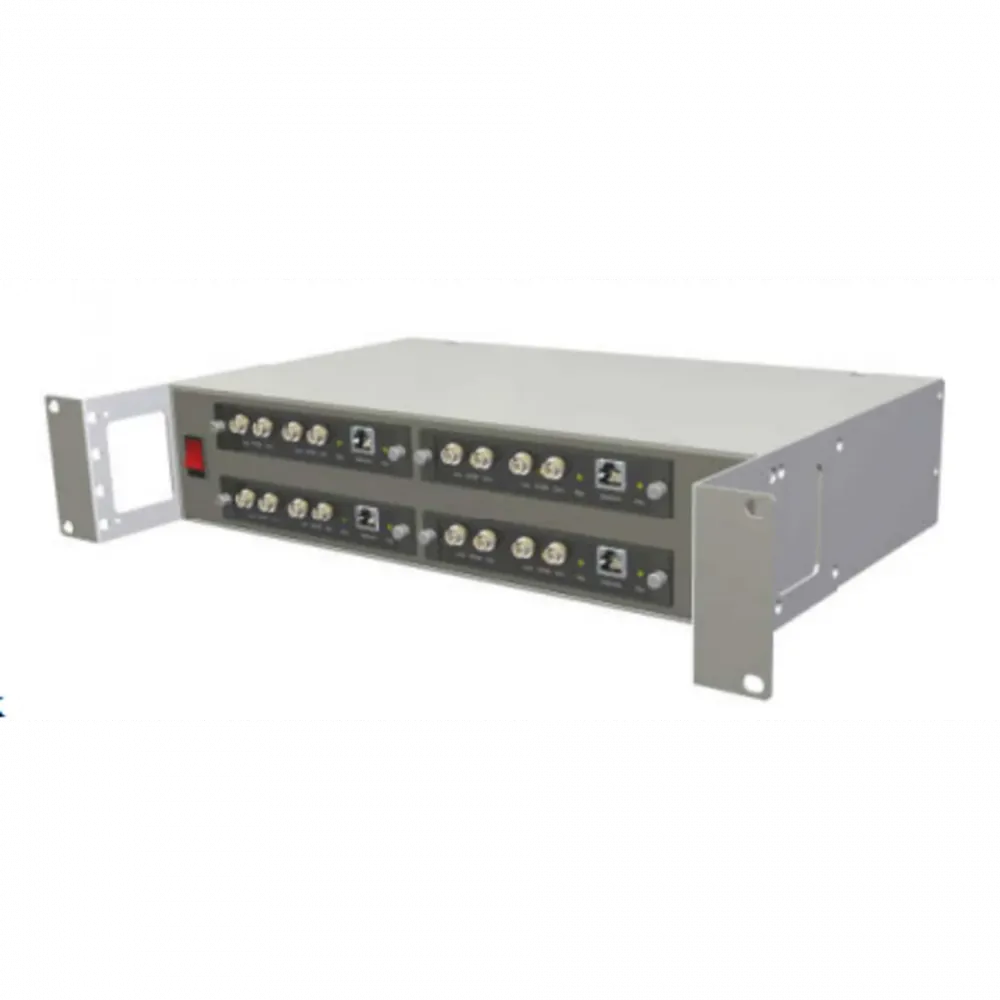

• Конструкция: Шасси системы выполнено в корпусе типоразмера 2U для 19" стойки.
• Вместимость: В одно шасси можно установить до четырех сменных модулей OTDR.
• Гибкость конфигурации: Поддерживаются модули для мониторинга как светлых (LF), так и темных (DF) волокон.
• Управление: Централизованное управление всеми модулями в шасси по IP-сети.

Применение

Сменный модуль 1310LF OTDR Gamma XM идеально подходит для:

• Операторов связи и провайдеров.
• Организаций, эксплуатирующих ответственные магистральные и городские оптические сети.
• Создания систем постоянного мониторинга качества и надежности волоконно-оптических линий связи (ВОЛС).
• Интеграции в центрах обработки данных (ЦОД) и сетевых узлах.
