Устройство бесперебойного питания RPS 12В 60Вт с функцией зарядки АКБ

Назначение устройства: Устройство бесперебойного питания RPS с выходом 12 вольт предназначено для обеспечения непрерывной работы критически важного оборудования (такого как коммутаторы доступа) при отключениях электроэнергии. Оно автоматически переключает питание на подключенную аккумуляторную батарею или цепочку АКБ, предотвращая простои и потерю данных.

Основные режимы работы ИБП

• Питание от сети 220В и зарядка АКБ. В штатном режиме устройство питает нагрузку от сети и одновременно заряжает аккумулятор стабильным током до 1.5А. После основного заряда автоматически поддерживает оптимальное напряжение для свинцово-кислотных АКБ (режим дозарядки и компенсации саморазряда). На выходе стабильно 12В, индикация — зеленый светодиод.
• Резервное питание от аккумулятора. При пропадании сетевого напряжения происходит мгновенное переключение на питание от АКБ. Нагрузка получает энергию напрямую с аккумулятора, что минимизирует потери. Схема контроля защищает батарею от глубокого разряда, отключая питание при падении напряжения ниже 10.5В.

Ключевые особенности и преимущества

• Минимальные потери энергии: В резервном режиме напряжение 12В подается на нагрузку напрямую с клемм АКБ, без лишних преобразований.
• Надежная основа: В основе устройства используется качественный блок питания PSC-60A от Meanwell.
• Всесторонняя защита:
  • Защита от короткого замыкания и перегрузки на выходе.
  • Защита от перенапряжения.
  • Защита от глубокого разряда аккумулятора.
  • Защита от переполюсовки при подключении АКБ (реализована предохранителем).
• Широкий температурный диапазон: Стабильная работа от -20°C до +70°C позволяет размещать устройство в неотапливаемых помещениях, антивандальных шкафах, на чердаках.
• Интеллектуальная зарядка: Специальная схема ограничивает ток заряда, обеспечивая безопасность и продлевая срок службы АКБ. Тока 1.5А достаточно для эффективной зарядки батарей емкостью до 15Ач (в буферном режиме — до 30Ач).
• Сигнальные выходы: Наличие коннекторов с сигналами "AC OK" (наличие сетевого напряжения) и "BATTERY LOW" (низкий заряд АКБ, ~11В) для интеграции в системы мониторинга.

Технические характеристики ИБП RPS 12В 60Вт

• Входное напряжение: 90-264 VAC.
• Выходное напряжение: 13.8VDC (регулируемое в диапазоне 12-15В).
• Выходные каналы:
  • Выход №1: 13.8В, номинальный ток 2.8А.
  • Выход №2: 13.8В, номинальный ток 1.5А (канал зарядки АКБ).
• Суммарная номинальная мощность: 59.34Вт.
• Максимальный суммарный выходной ток: до 4.3А.
• Напряжение отключения АКБ (защита от разряда): 10.5±0.5 В.
• Рабочая температура: от -20°C до +70°C.
• Надежность (наработка на отказ): > 589 700 часов (расчет по MIL-HDBK-217F).
• Габариты (ДxШxВ): 103.4 x 62 x 37 мм.
• Вес: 320 г.

Конструктивное исполнение

Устройство заключено в компактный сетчатый металлический корпус, обеспечивающий защиту и эффективное охлаждение компонентов. Малые габариты и вес позволяют легко разместить его в телекоммуникационных стойках и шкафах.

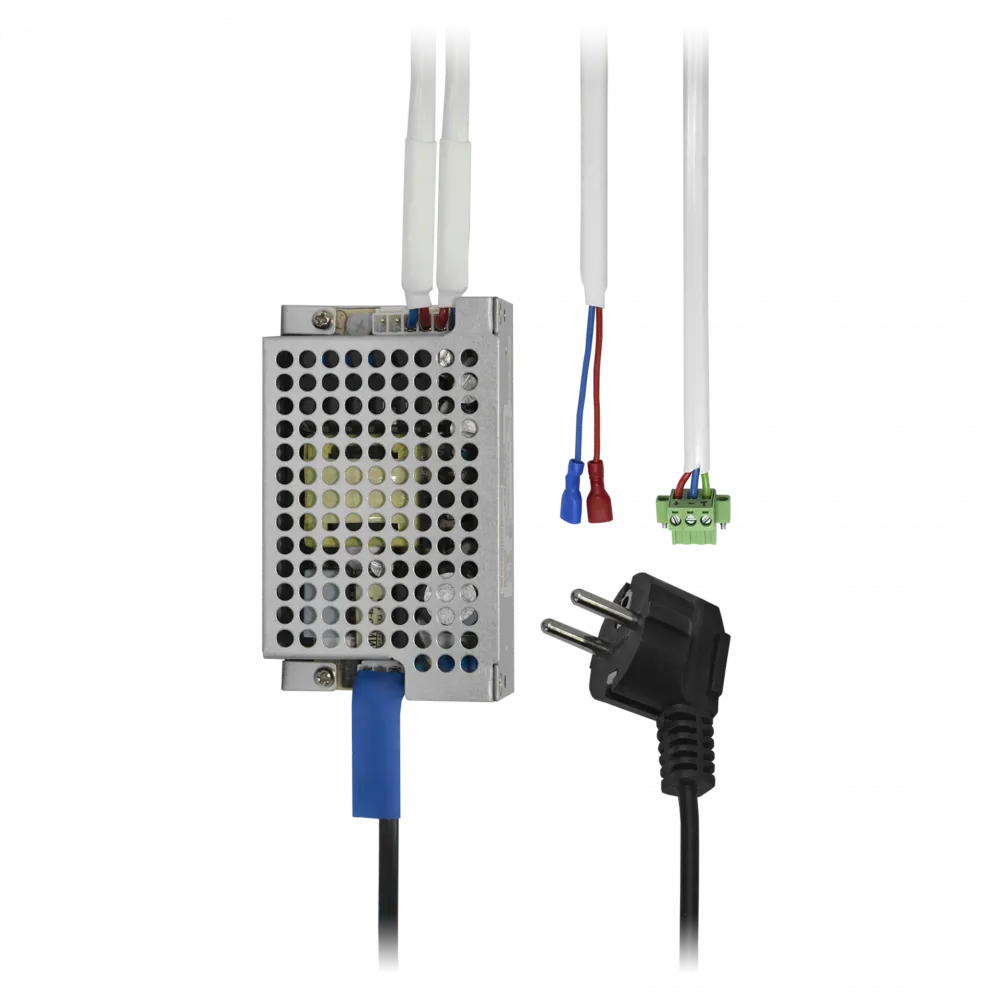

Комплектация поставки

1. Блок бесперебойного питания RPS-60/12 — 1 шт.
2. Комплект кабелей с коннекторами для подключения аккумуляторной батареи — 1 шт.
3. Сетевой кабель 220В с коннектором — 1 шт.
4. Кабель с коннектором 2EDGK-5.08-3P для подключения к RPS-разъему коммутаторов SNR и Orion — 1 шт.

Сфера применения

Устройство идеально подходит для организации резервного питания:

• Коммутаторов доступа и маршрутизаторов.
• Оборудования в телекоммуникационных шкафах.
• Устройств видеонаблюдения и систем безопасности.
• Любого критичного оборудования с напряжением питания 12В в местах с нестабильным электроснабжением или экстремальными температурами.

Обзор совместного применения с коммутаторами SNR: Узнайте больше о работе устройства в реальных условиях и его интеграции с управляемыми коммутаторами доступа SNR в подробном обзоре на сайте NAG.
