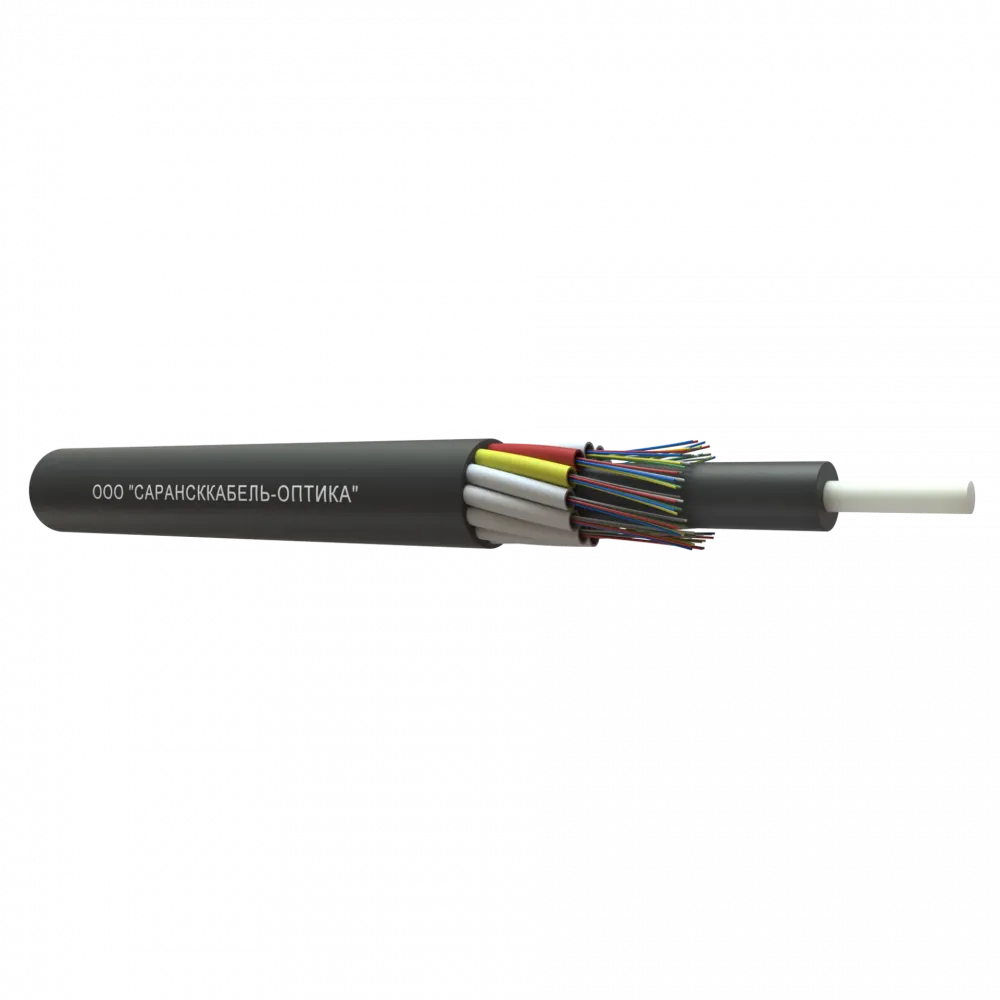

Кабель оптический ОКМ-0.22-64 1,5кН

Основное назначение кабеля ОКМ Кабель марки ОКМ предназначен для высокоэффективной прокладки в пластиковых микротрубках методом пневмозадувки. Эта технология позволяет быстро и с минимальными затратами монтировать линии связи на большие расстояния, обеспечивая защиту волокон и целостность сигнала.

Детальное описание конструкции кабеля

Конструкция кабеля ОКМ-0.22-64 1,5кН инженерно разработана для максимальной защиты оптических волокон и долговечности.

Сердечник кабеля:

• Состоит из повива оптических модулей и, при необходимости, корделей для сохранения стабильной круглой формы.
• Все элементы сердечника скручены методом правильной знакопеременной скрутки вокруг центрального силового элемента.
• Продольная герметизация всего сердечника надежно обеспечивается гидрофобным заполнителем, который предотвращает проникновение влаги.

Слои и элементы конструкции (от центра к периферии):

1. Центральный силовой элемент:

   • Стеклопластиковый пруток, обеспечивающий высокую механическую прочность на растяжение (до 1,5 кН) и стойкость к изгибам.
   • Для дополнительной защиты пруток может иметь полиэтиленовое покрытие.

2. Оптический модуль:

   • Оптические волокна размещены в микромодуле из ПБТ (полибутилентерефталата).
   • Микромодуль заполнен гидрофобным гелем, который фиксирует волокна и блокирует распространение влаги внутри модуля.
   • Свободное пространство между модулями также заполнено гидрофобным составом для полной продольной герметизации.

3. Фиксация и внешняя защита:

   • Сформированный повив элементов сердечника закреплен прочной обмоткой из двух нитей.
   • Внешняя защитная оболочка изготовлена из полиэтилена высокой плотности (ПЭВП), что обеспечивает отличную стойкость к истиранию, механическим повреждениям и агрессивным средам.

Ключевые характеристики и компоненты

• Тип волокна: В кабеле используются премиальные одномодовые оптические волокна Corning SMF-28® Ultra, обеспечивающие низкие затухание и дисперсию сигнала.
• Количество волокон: 64.
• Диаметр оболочки: 0.22 мм (номинальный диаметр оптического волокна).
• Максимальное допустимое усилие на растяжение (МДУР): 1,5 кН (килоньютона), что гарантирует целостность кабеля при протяжке и эксплуатации.

Более подробные технические спецификации и документацию на волокна Corning SMF-28® Ultra вы можете найти в разделе "Ссылки и загрузки".
