Кабель оптический ОКМ-0.22-8 1,5кН

Основное назначение кабеля ОКМ Кабель марки ОКМ предназначен для высокоэффективной прокладки в пластиковых микротрубках методом пневмозадувки. Эта технология позволяет быстро и с минимальным усилием осуществлять монтаж на большие расстояния, обеспечивая защиту волокна и целостность тракта.

Детальное описание конструкции Конструкция кабеля ОКМ-0.22-8 1,5кН инженерно оптимизирована для надежности и долговечности.

• Сердечник кабеля:

  • Формируется повивом оптических модулей вокруг центрального силового элемента.
  • Для сохранения цилиндричности могут добавляться кордели.
  • Применена правильная знакопеременная скрутка элементов, что повышает стабильность характеристик и стойкость к внешним воздействиям.

• Центральный силовой элемент:

  • В основе — высокопрочный стеклопластиковый пруток.
  • Пруток может иметь дополнительное полиэтиленовое покрытие для улучшенной защиты и совместимости с другими материалами кабеля.

• Система оптических волокон:

  • Используется премиальное одномодовое волокно Corning SMF-28® Ultra, известное своими низкими потерями и высокой полосой пропускания.
  • Волокна размещены в прочных микромодулях из полибутилентерефталата (ПБТ).

• Защита от влаги:

  • Внутреннее пространство оптических модулей и все межмодульные полости надежно заполнены гидрофобным заполнителем.
  • Это обеспечивает продольную герметизацию сердечника и защиту волокон от влаги на протяжении всего срока службы.

• Внешняя защита:

  • Сформированный повив элементов закреплен обмоткой из двух нитей для фиксации конструкции.
  • Наружная защитная оболочка изготовлена из полиэтилена высокой плотности (ПВП), что обеспечивает отличную стойкость к механическим повреждениям, истиранию и агрессивным средам.

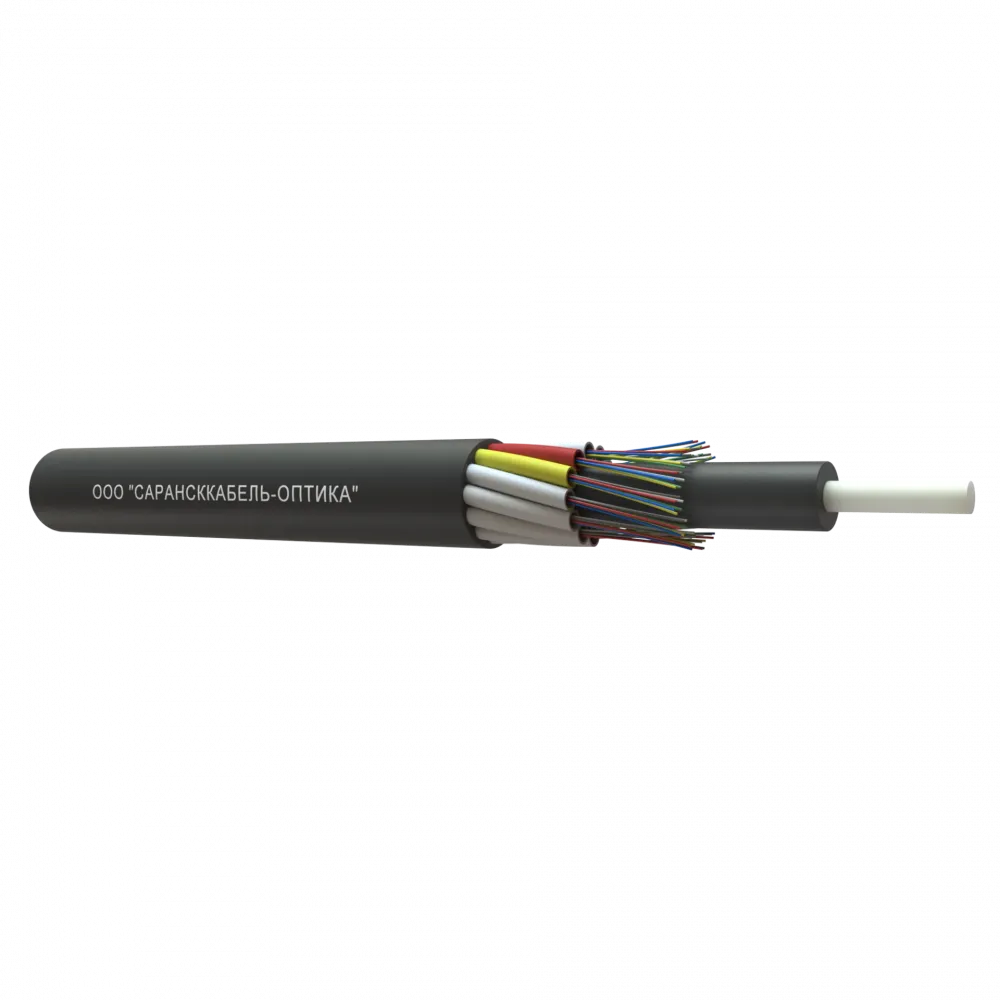

Ключевые конструктивные элементы (схематично):

1. Стеклопластиковый пруток — центральный силовой элемент.
2. Полиэтиленовое покрытие — дополнительный защитный слой на стеклопластиковом прутке.
3. Оптическое волокно — передающая среда (Corning SMF-28® Ultra).
4. Оптический микромодуль — индивидуальная защитная трубка из ПБТ, заполненная гидрофобным гелем.
5. Защитная оболочка — внешнее покрытие из полиэтилена высокой плотности.
